КОМПЛЕКТНЫЕ ТРАНСФОРМАТОРНЫЕ БЛОЧНЫЕ ПОДСТАНЦИИ (КТПБ)

ОБЩИЕ СВЕДЕНИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ

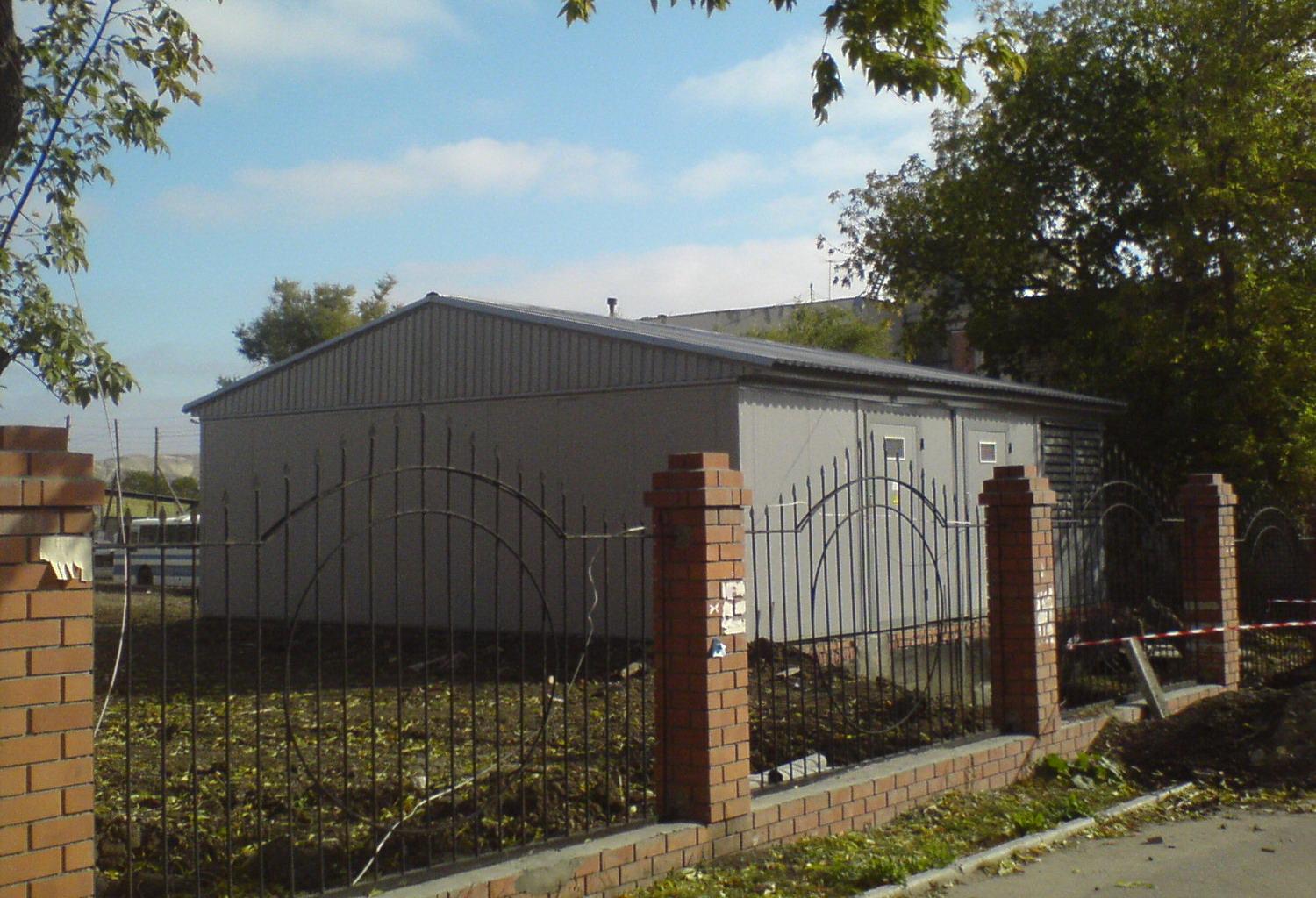

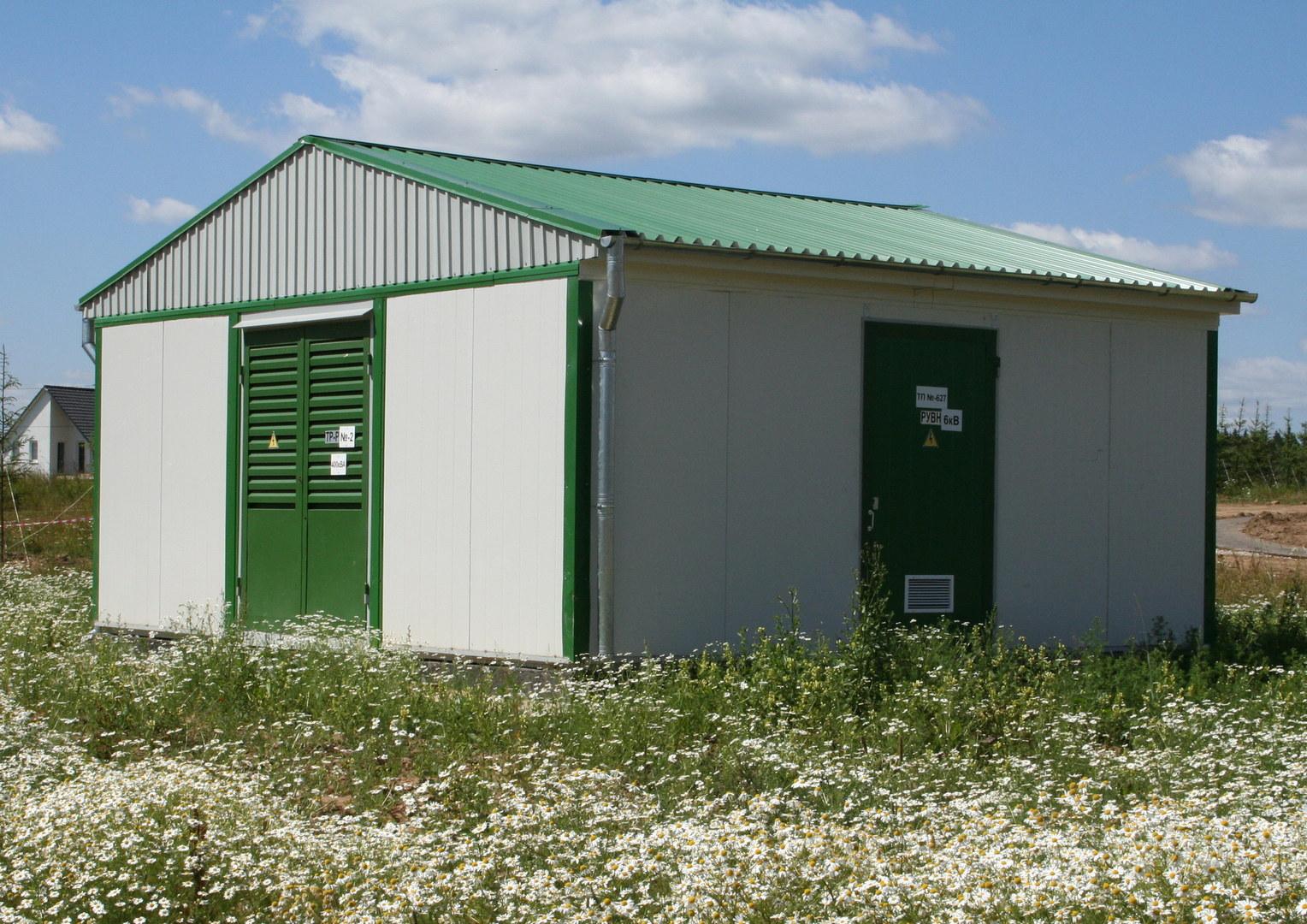

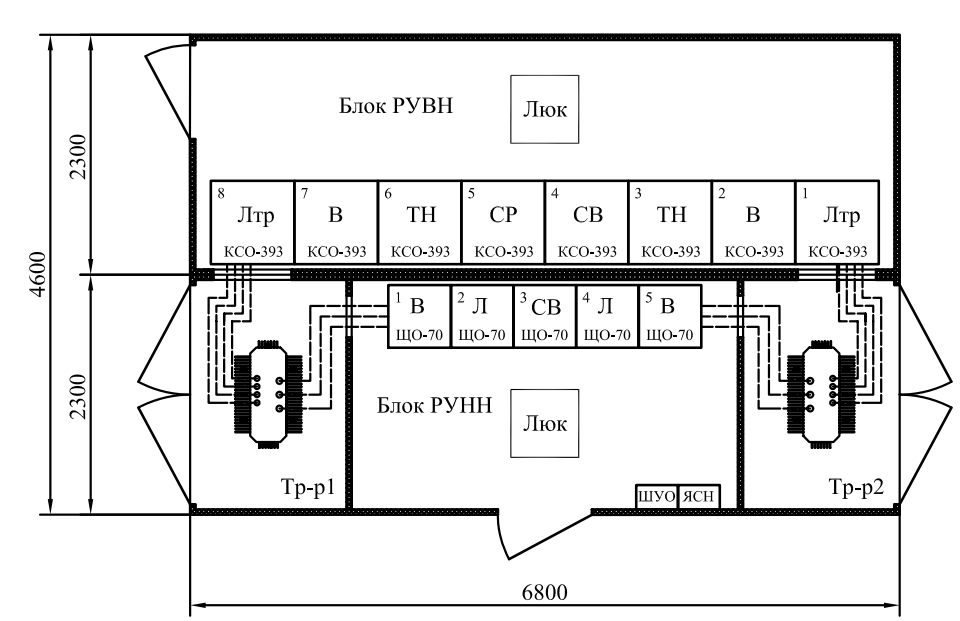

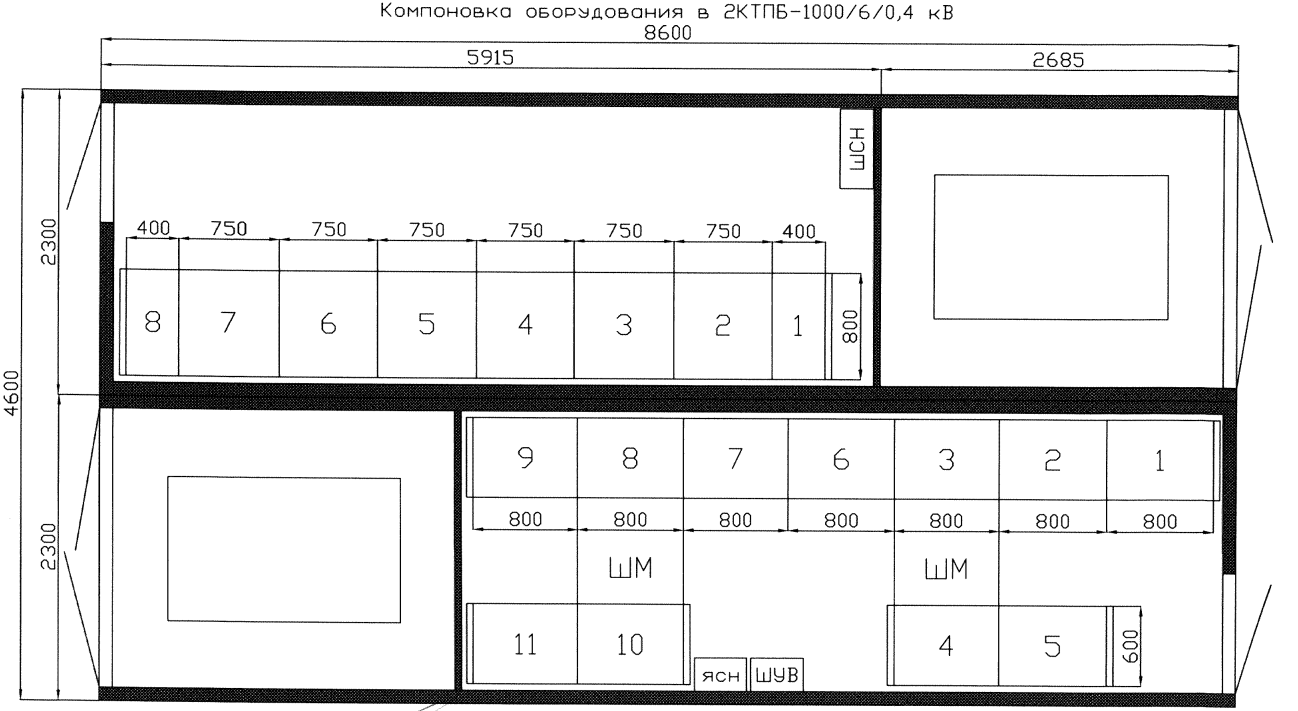

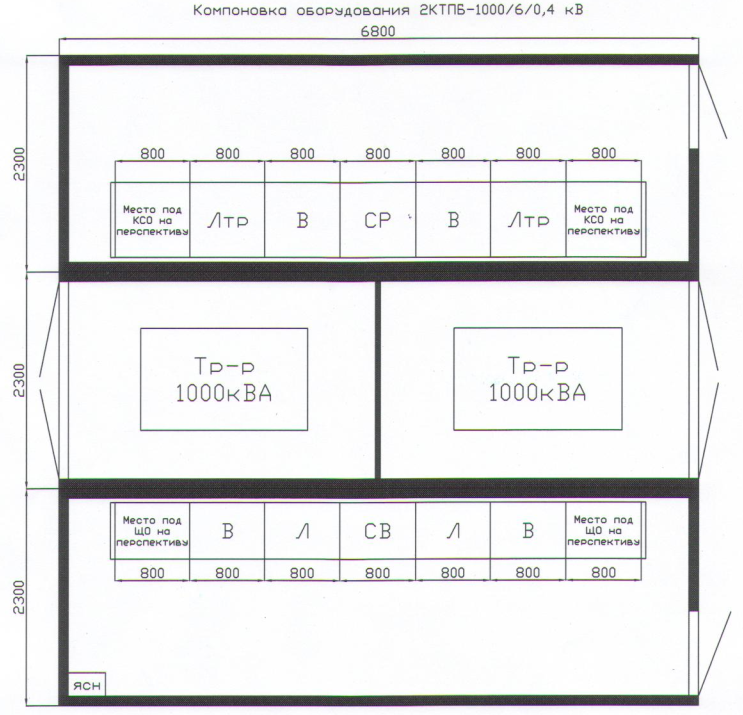

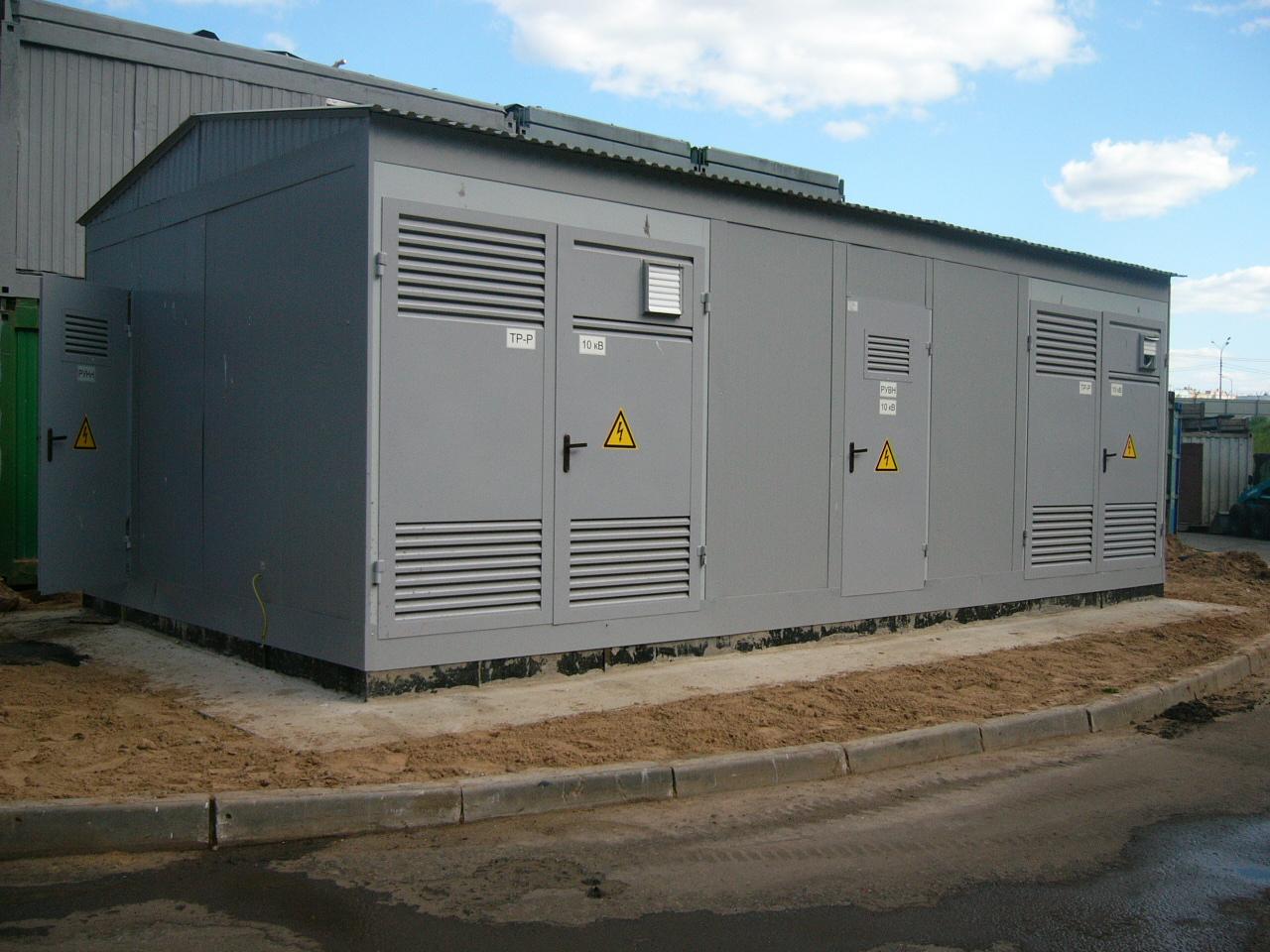

2КТПБ-1000/6/0,4кВ

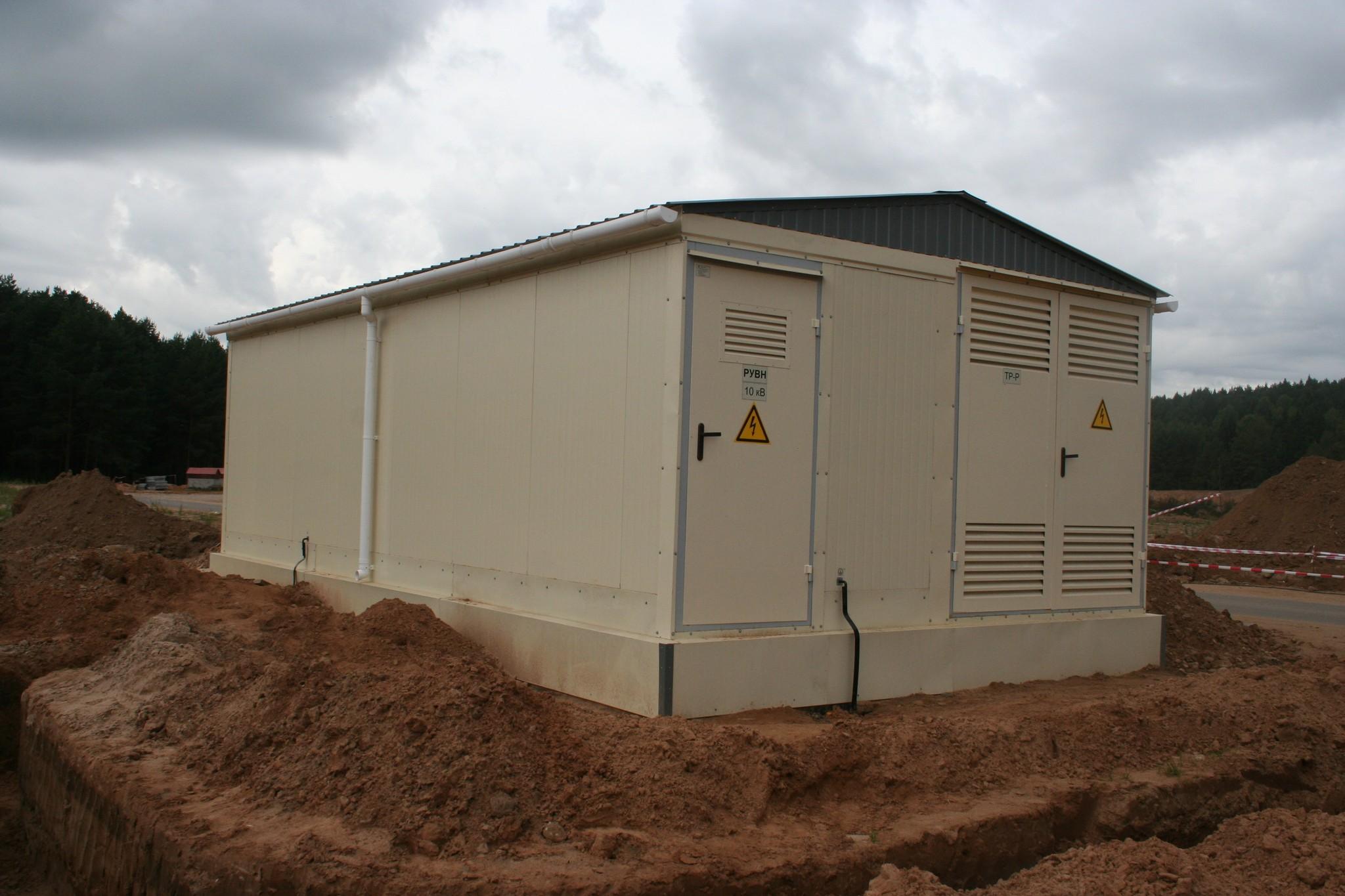

Комплектные трансформаторные подстанции блочного типа (КТПБ) серии «ЭКТА» предназначены для приёма, преобразования и распределения электрической энергии трёхфазного переменного тока напряжением до 10кВ частотой 50 Гц.

Они при­меняются для электроснабжения различных потребителей нефтегазовой отрасли, промышленных пред­приятий, сельскохозяйственных объектов, а также коттеджных поселков и зон индивидуальной застройки.

В подстанции могут быть установлены как маслонаполненные, так и сухие трансформаторы мощностью до 3150 кВА включительно.

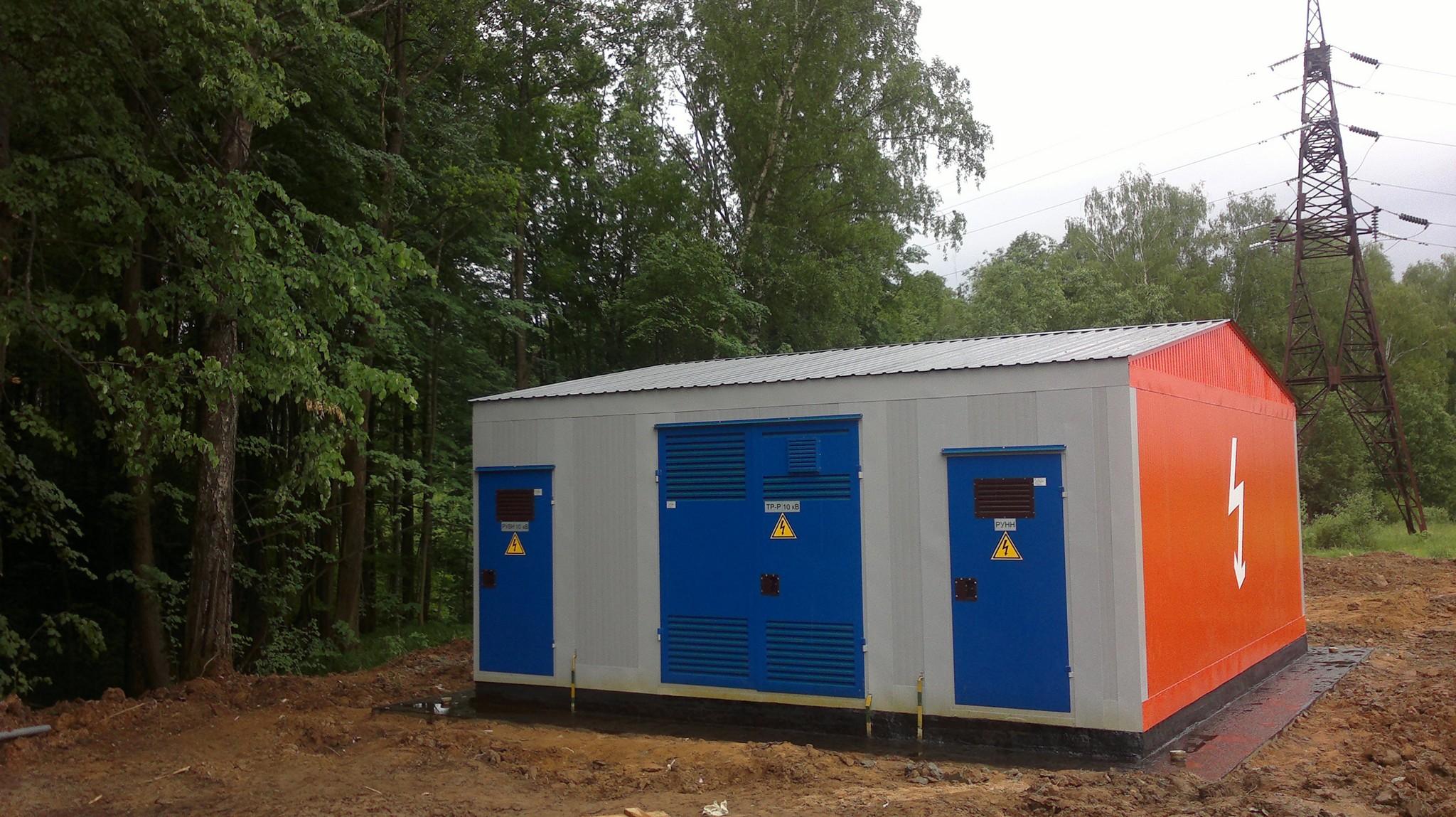

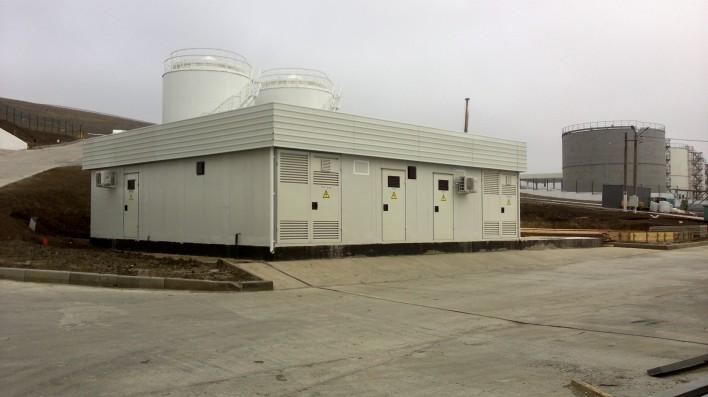

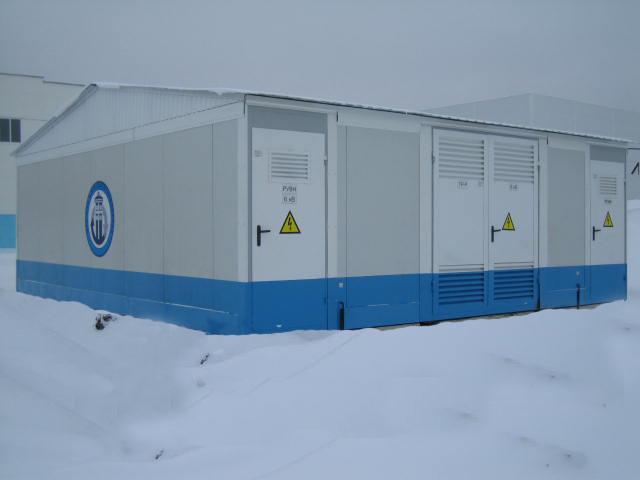

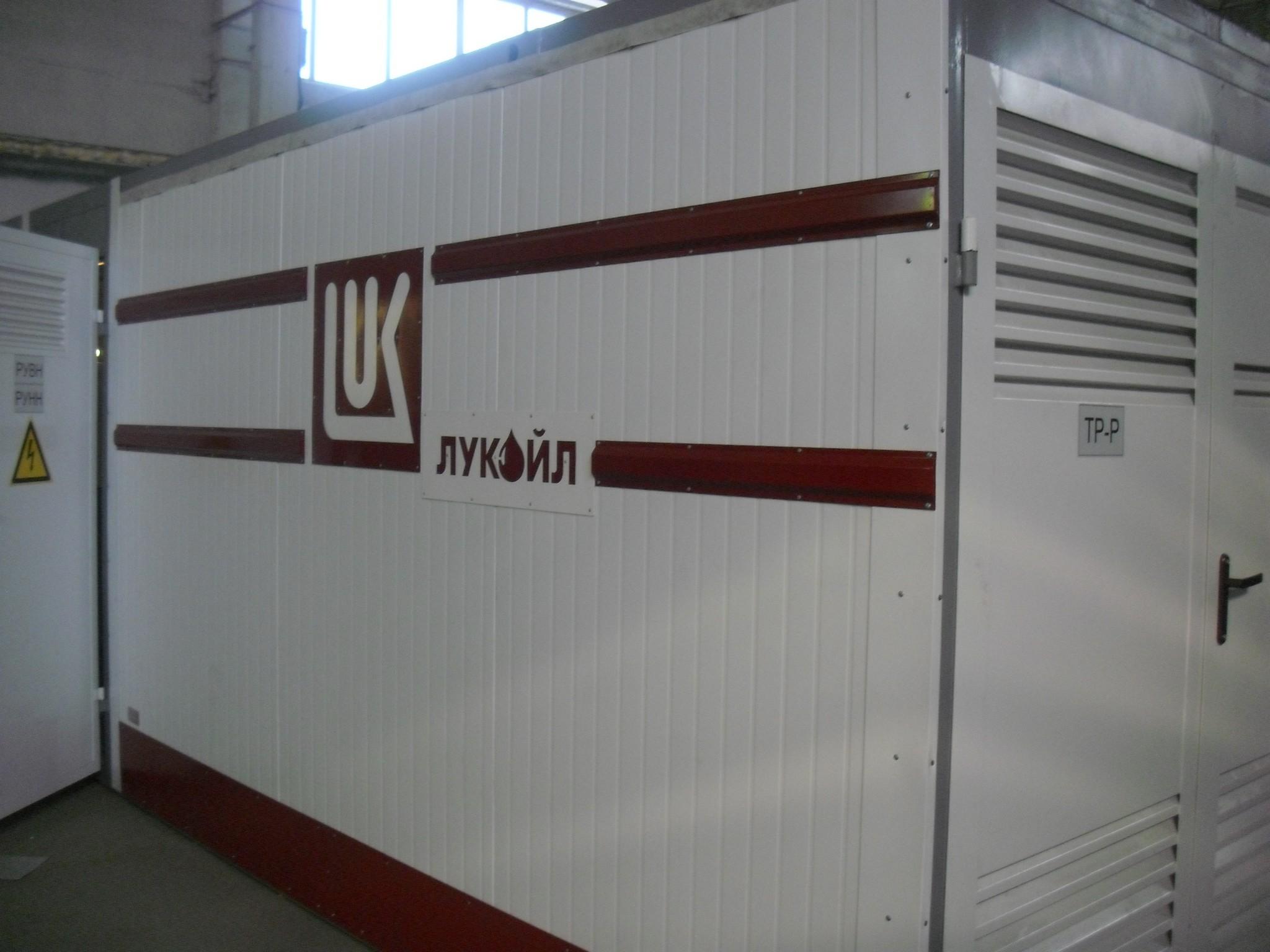

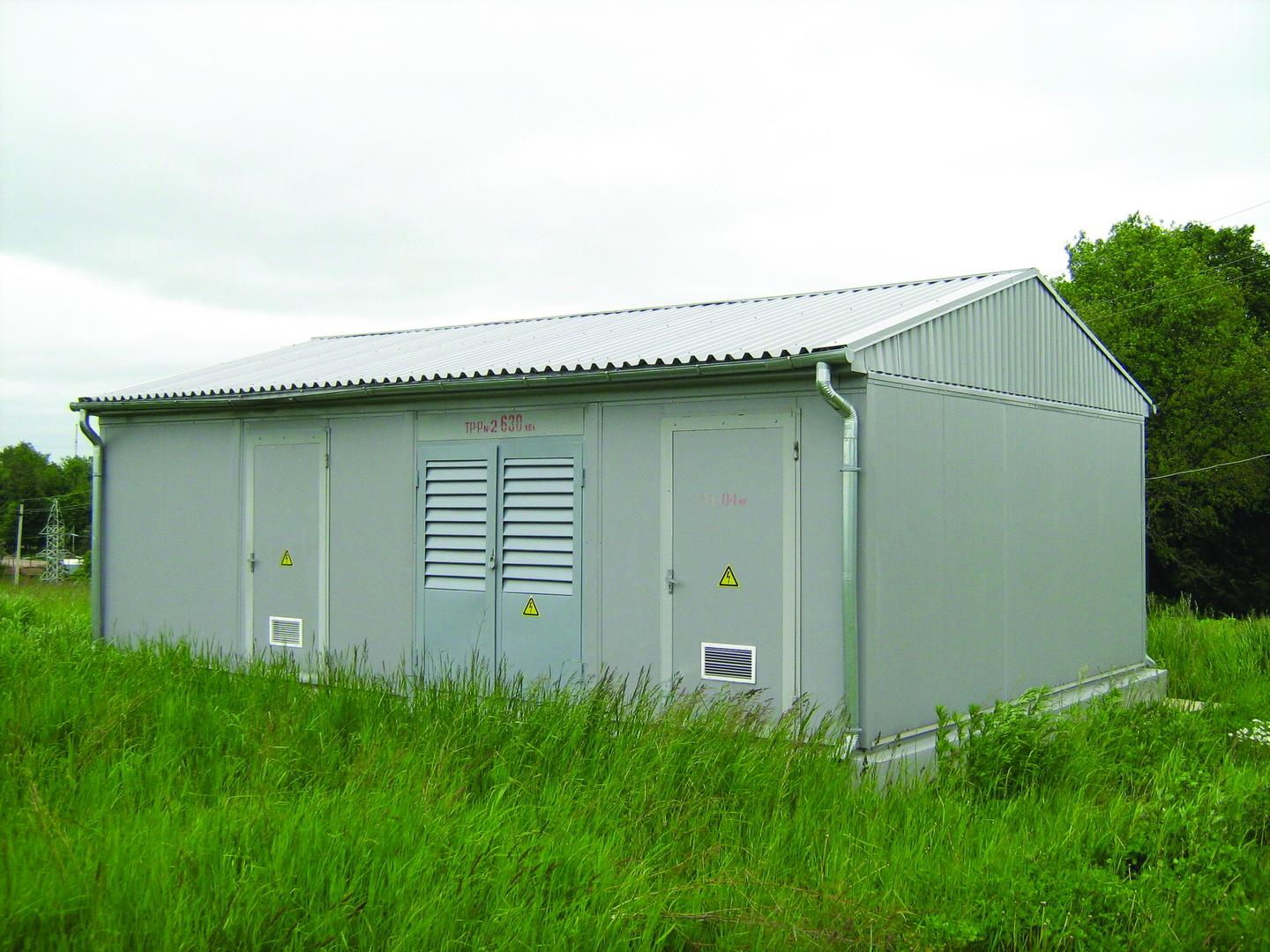

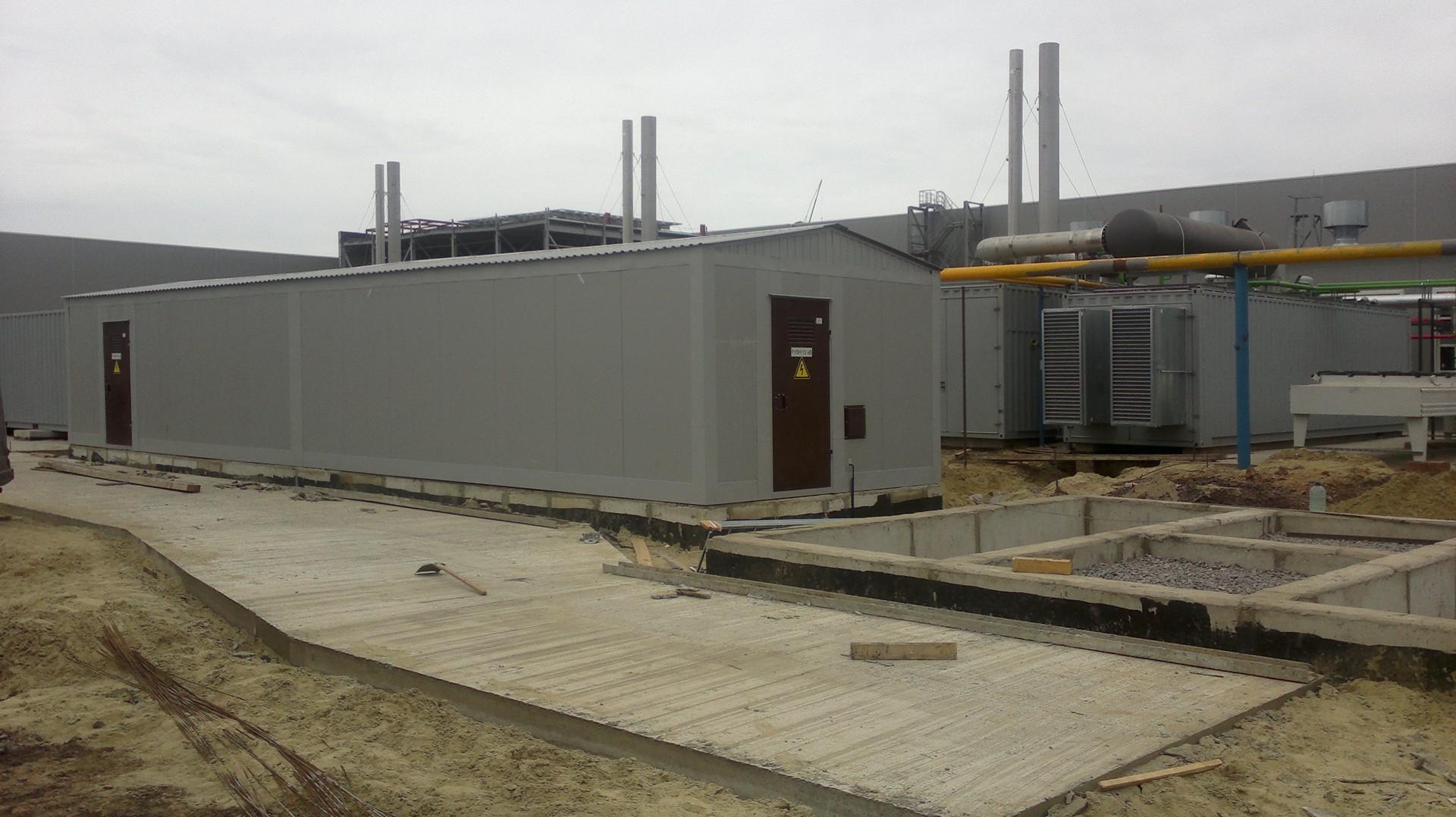

КТПБ представляет собой блочное утеплённое здание из панелей типа «сэндвич» с коридорами обслуживания РУВН и РУНН.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

КТП   серии   «ЭКТА»   предназначены   для   работы в следующих условиях:

• Высота над уровнем моря – до 1000 м (допускается эксплуатация на высоте более 1000 м, но при этом сле­дует руководствоваться указаниями ГОСТ 15150-69, ГОСТ 8024-90, ГОСТ 1516.3-96 и ГОСТ 12434-83). Имеется опыт установки КТПБ на высоте до 3500 м.;
• Температура окружающего воздуха – от -45 °С до +55 °С исполнения У1 и от -60 °С до +55 °С исполнения УХЛ1;
• Предельно низкая допустимая температура внутри блоков РУВН и РУНН – минус 25 °С (при вводе в эксплуатацию);
• Тип атмосферы – II (промышленная) по ГОСТ 15150-69;
• климатические районы по ветру и гололёду – I-III, по снеговой нагрузке – I-IV.

ОСОБЕННОСТИ КТПБ СЕРИИ «ЭКТА»

• возможность разработки индивидуального проекта;
• наличие тепловой изоляции блоков РУВН и РУНН;
• возможность подключения к воздушным, кабельным и смешанным сетям;
• мощность устанавливаемых трансформаторов до 3150 кВА;
• высокая заводская готовность;
• трансформаторы поставляются с готовой ошиновкой;
• возможность транспортировки без использования спецтранспорта;
• различные варианты декоративных крыш и окраски корпусов.

СЕРВИС И ГАРАНТИИ

Гарантийный срок эксплуатации КТПБ составляет 2 года с момента отгрузки подстанции Заказчику, срок службы – 25 лет.

Предприятие-изготовитель может выполнить весь комплекс работ по строительству подстанции от разработки проекта до сдачи объекта «под ключ».

ОСНОВНЫЕ ПАРАМЕТРЫ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КТПБ СЕРИИ «ЭКТА»

Таблица 1. Основные параметры и технические характеристики.

Таблица 2. Типовые размеры блоков.

По требованию Заказчика могут изготавливаться блоки с другими габаритным размерами.

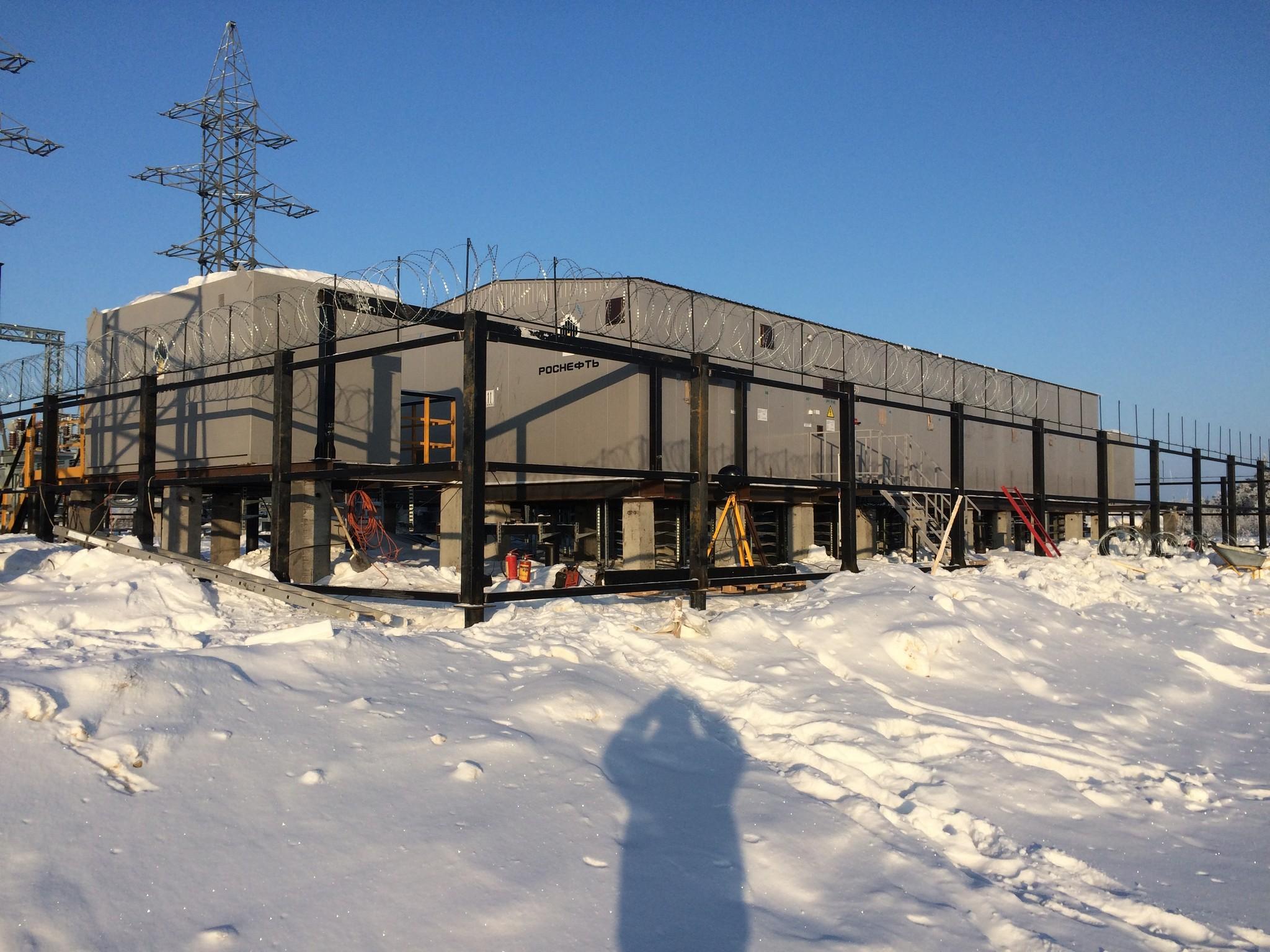

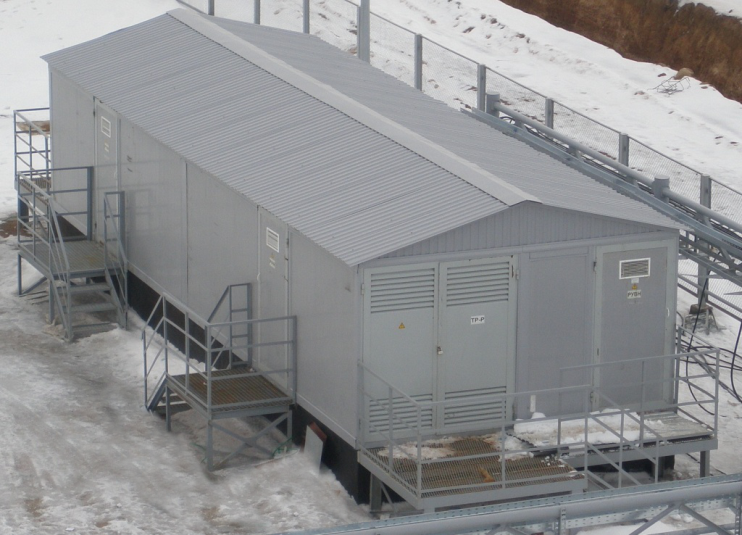

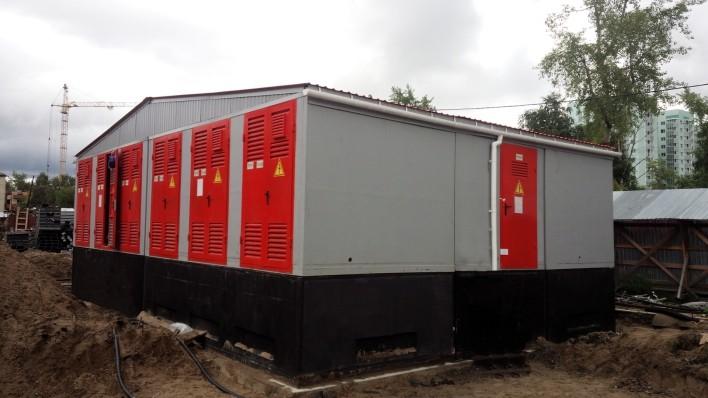

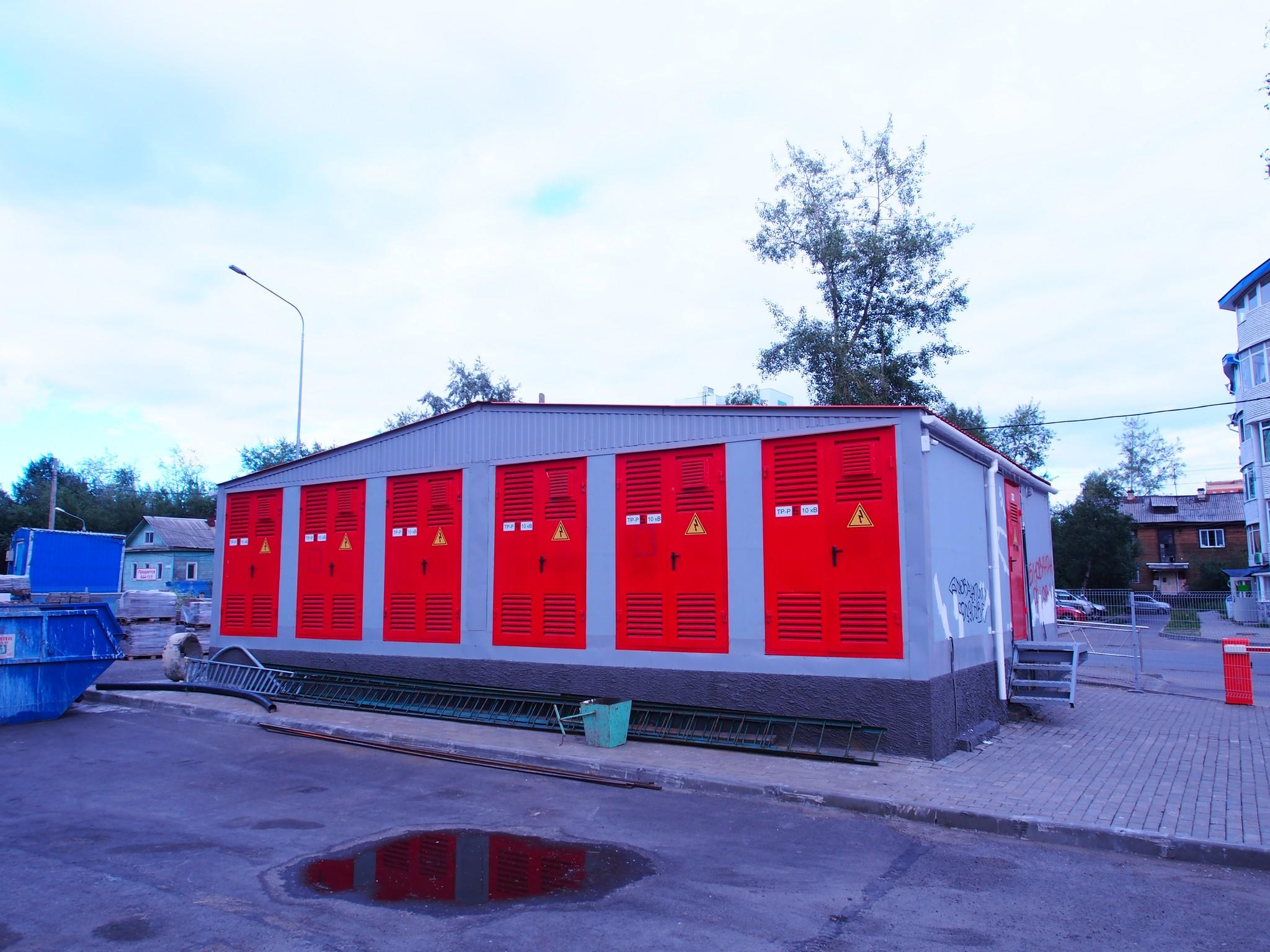

2КТПБ-1000/10/0,4
с лестничными площадками и
площадками обслуживания
трансформаторов.

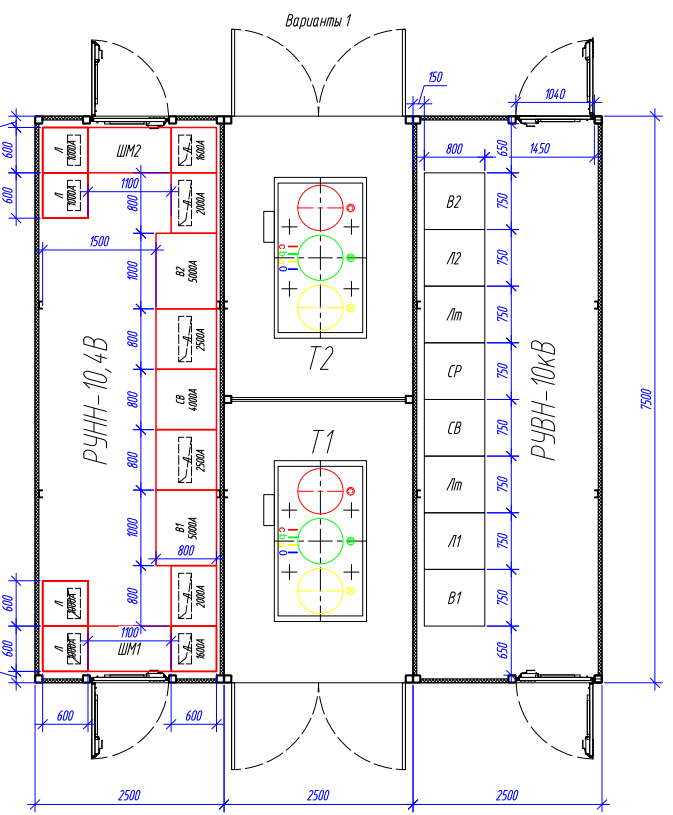

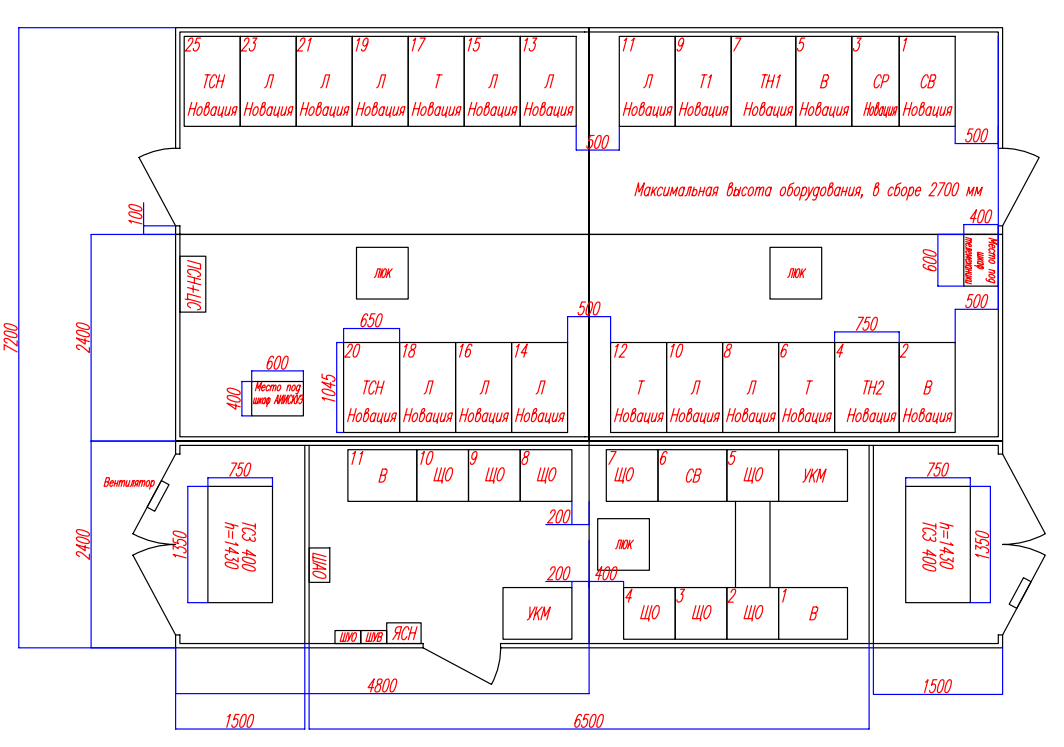

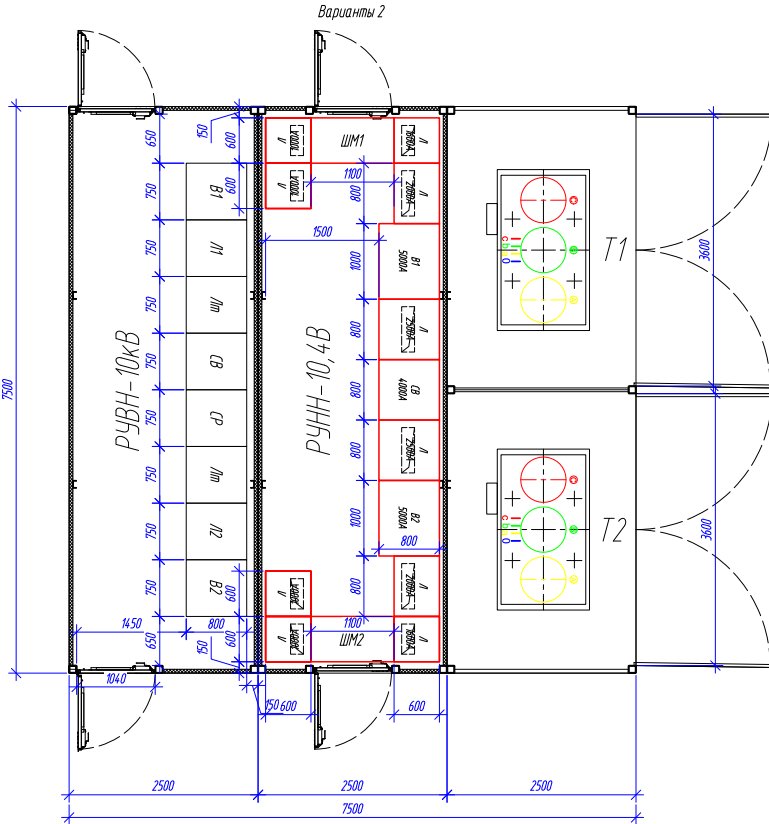

КОНСТРУКЦИЯ КТПБ

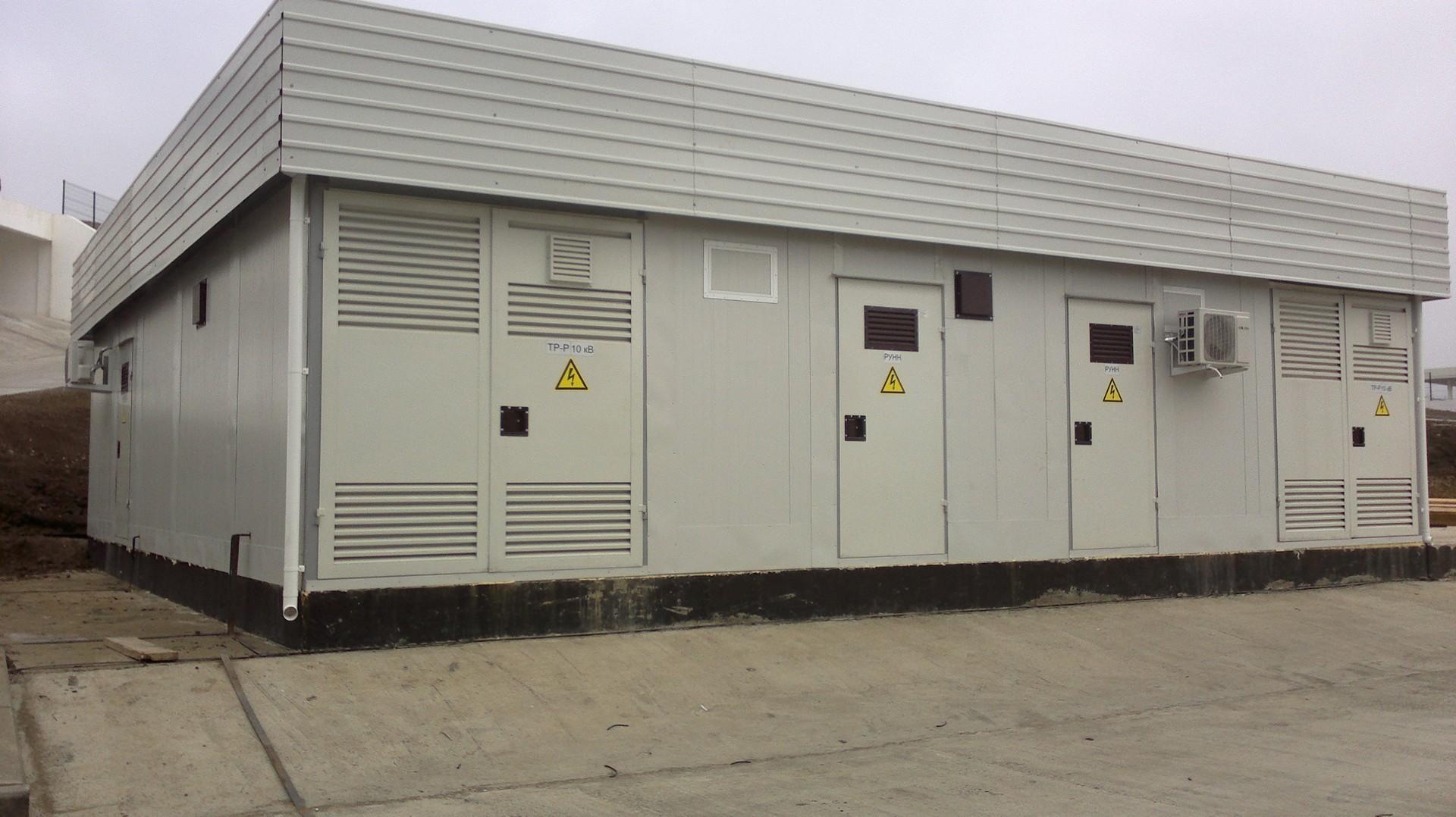

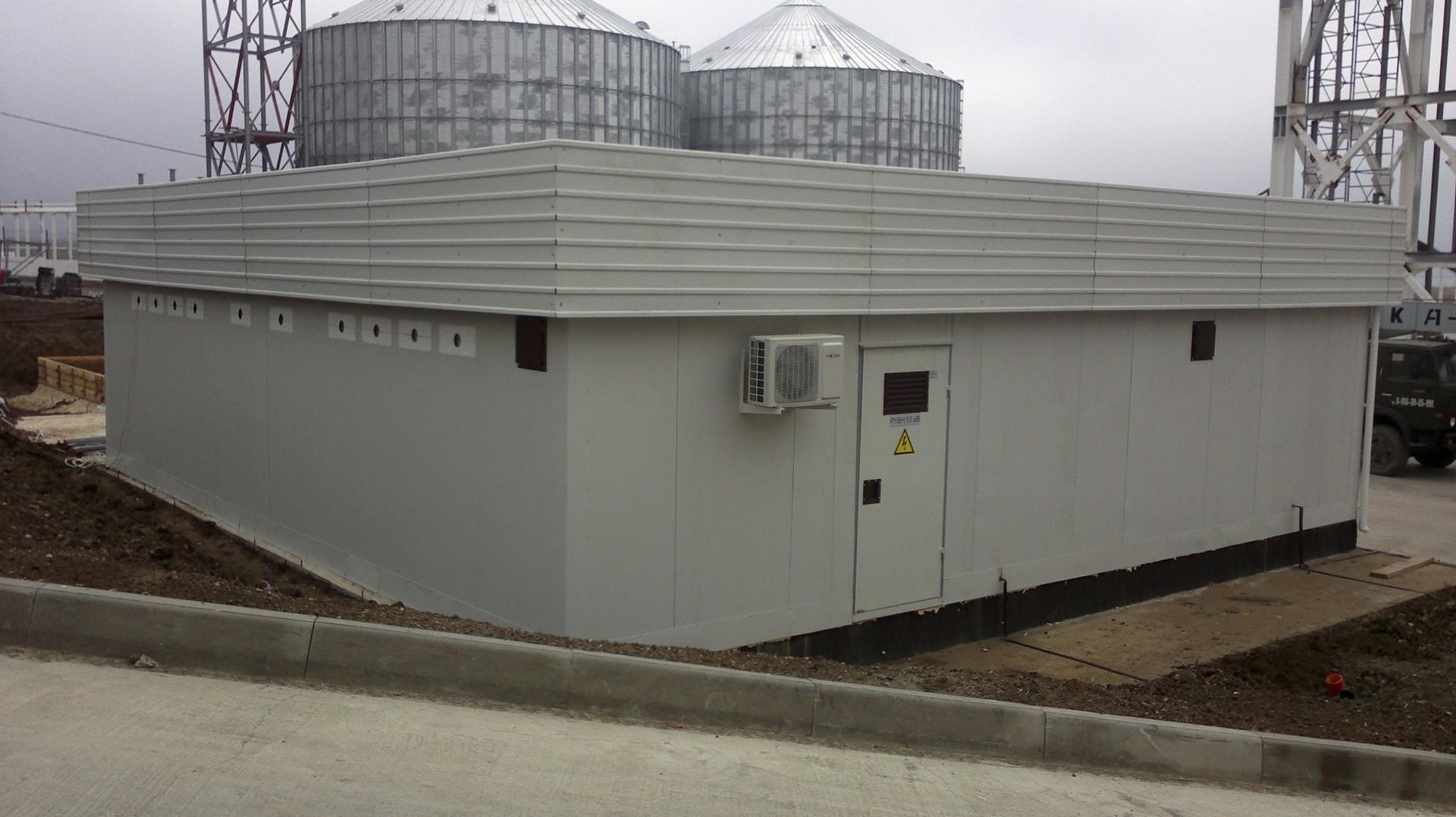

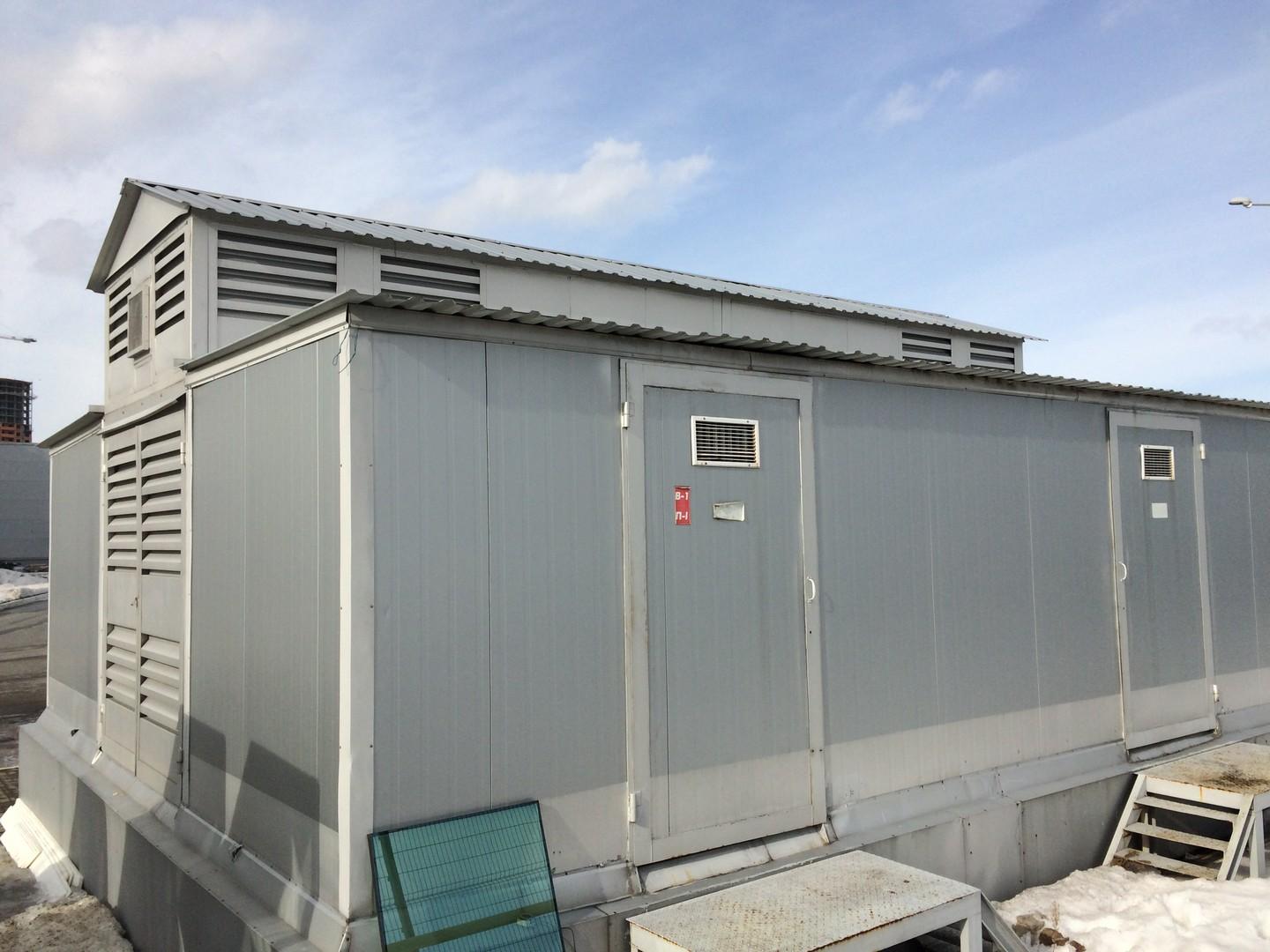

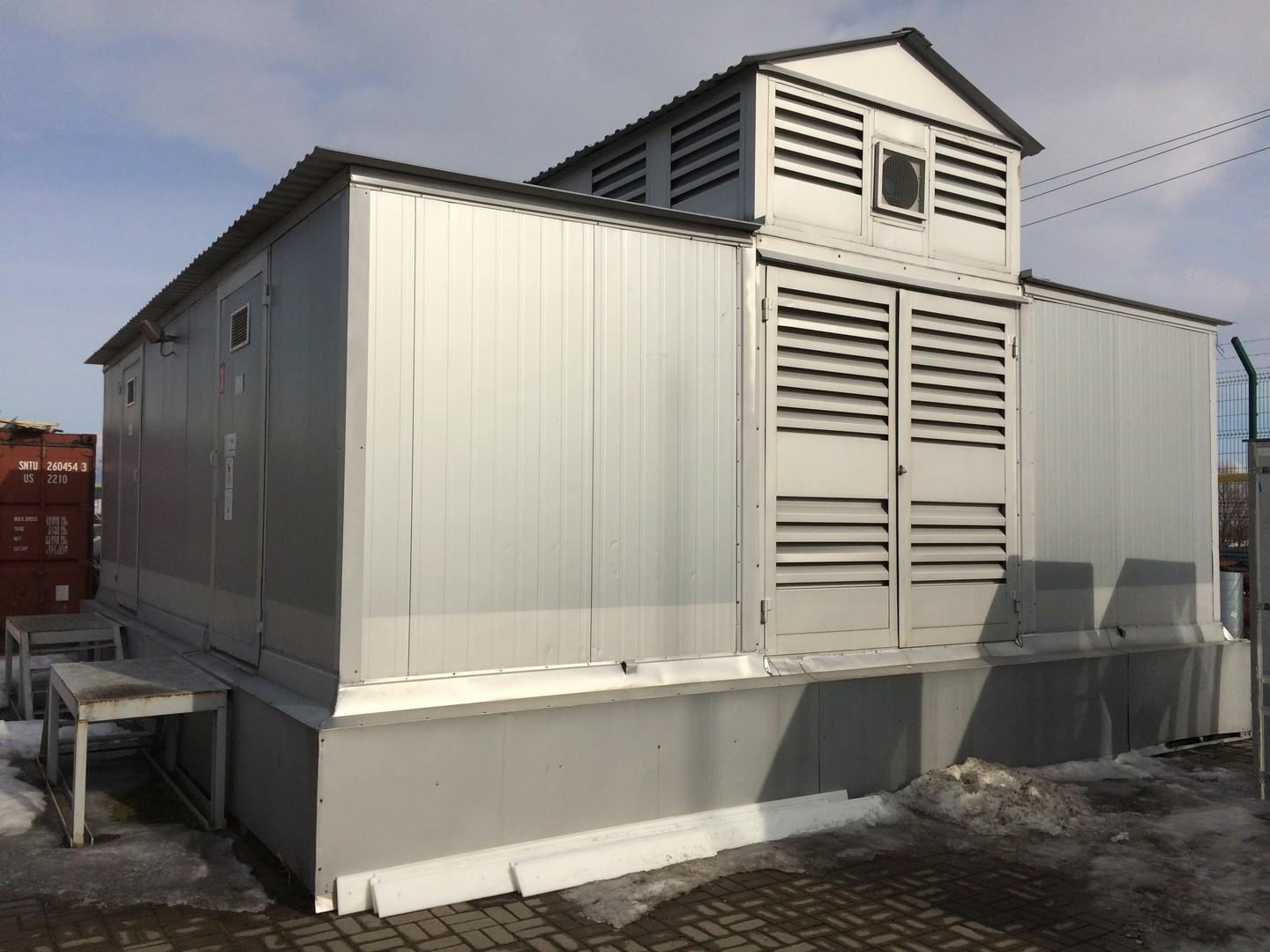

КТПБ серии «ЭКТА» представляют собой блочную конструкцию с внутренним коридором обслуживания. Металлический каркас подстанции обшивается панелями-утеплителями типа «сэндвич» толщиной 50 или 100мм, что позволяет эксплуатировать КТПБ в районах с очень холодным климатом. Цвет панелей типа «сэндвич» определяет заказчик по системе RAL. По умолчанию в соответствии с ПУЭ применяются панели серого цвета (RAL 7004). Крыша подстанции может быть двухскатной или односкатной.

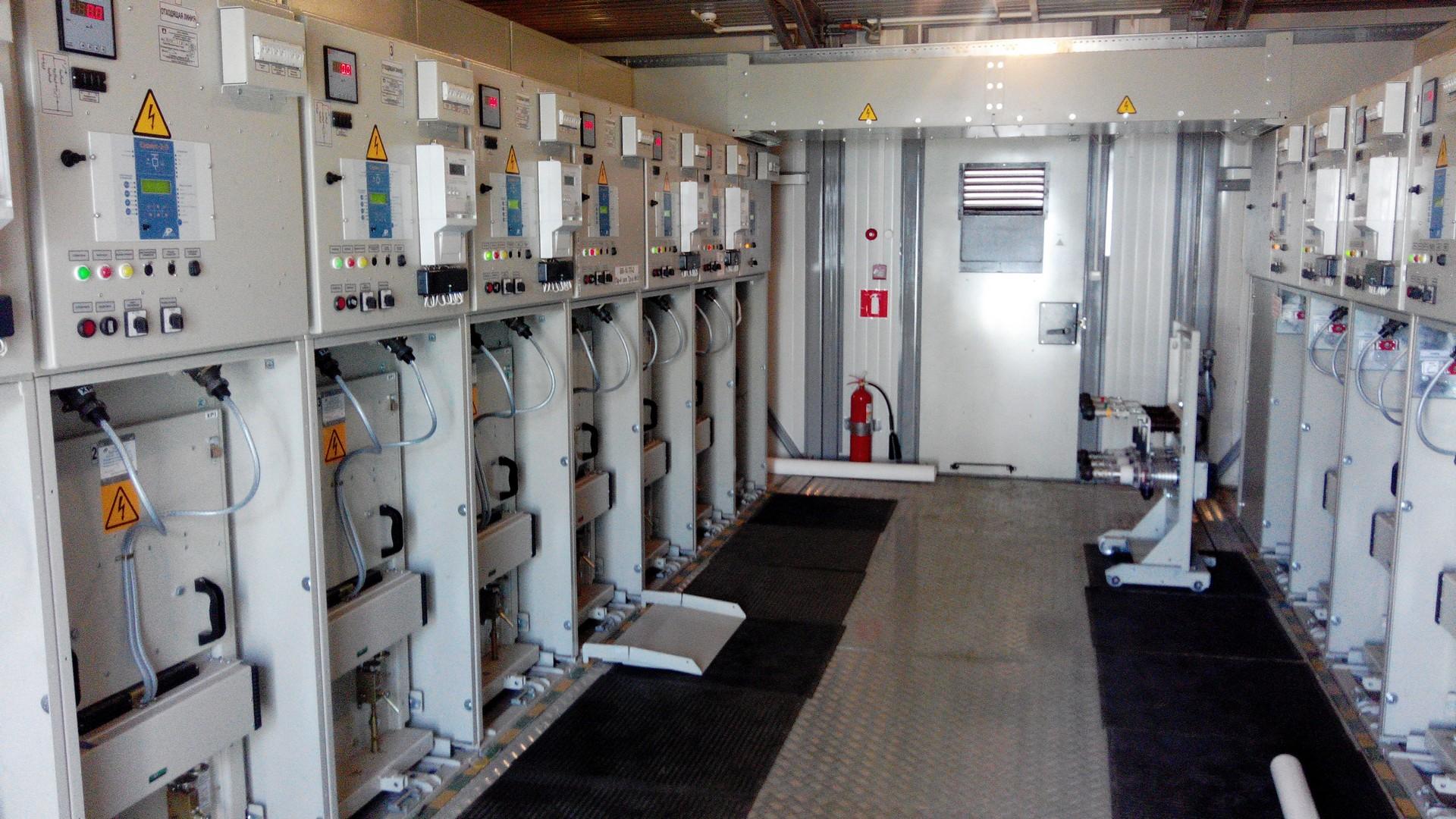

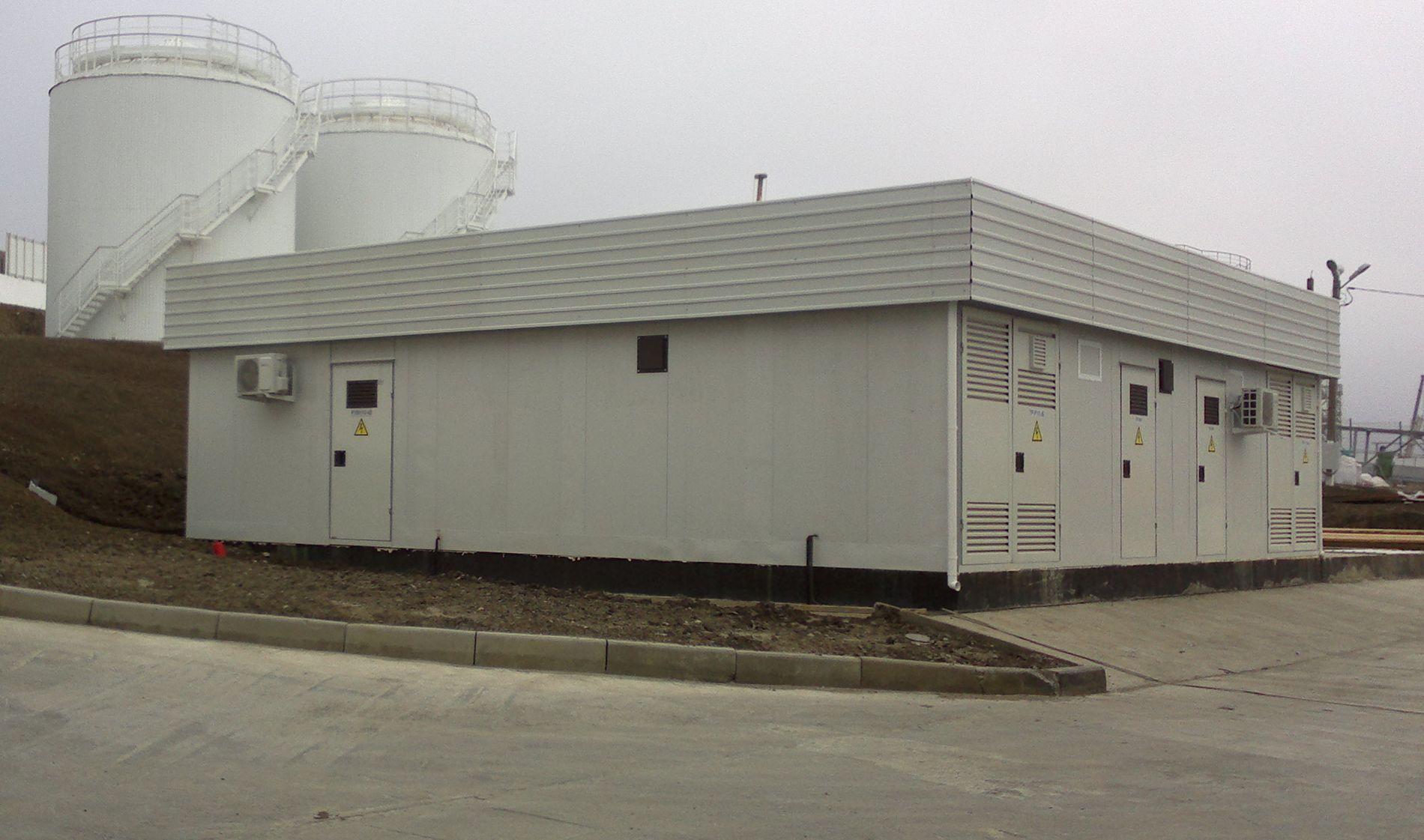

В блоке РУВН устанавливаются камеры КСО-204М, КСО-211, КСО-393 или шкафы КРУ К-104 и другие. В блоке РУНН - панели распределительных щитов типа ЩО-70(90), ЩО- НКУ, ШНН.

В зависимости от оборудования, устанавливаемого в подстанции, могут меняться количество и габариты блоков, а также количество трансформаторов.

На основе блоков РУВН возможно строительство распределительных пунктов блочного типа (РПБ).

Безопасность обслуживания обеспечивается внутренним контуром заземления, который проложен внутри каждого из блоков. К нему подсоединены все элементы, которые могут оказаться под напряжением.

По желанию заказчика в КТПБ может быть установлено дополнительное оборудование, предусмотренное в проекте:

• устройства автоматического ввода резерва (АВР) на стороне высокого и/или низкого напряжения;
• шкафы учёта электрической энергии;
• источники бесперебойного питания;
• устройства компенсации реактивной мощности;
• пожарная и охранная сигнализации;
• кессоны для сбора масла трансформаторов;
• первичные средства пожаротушения;
• средства защиты;
• системы принудительной вентиляции и кондиционирования;
• водосливные трубы и цокольные отливы.

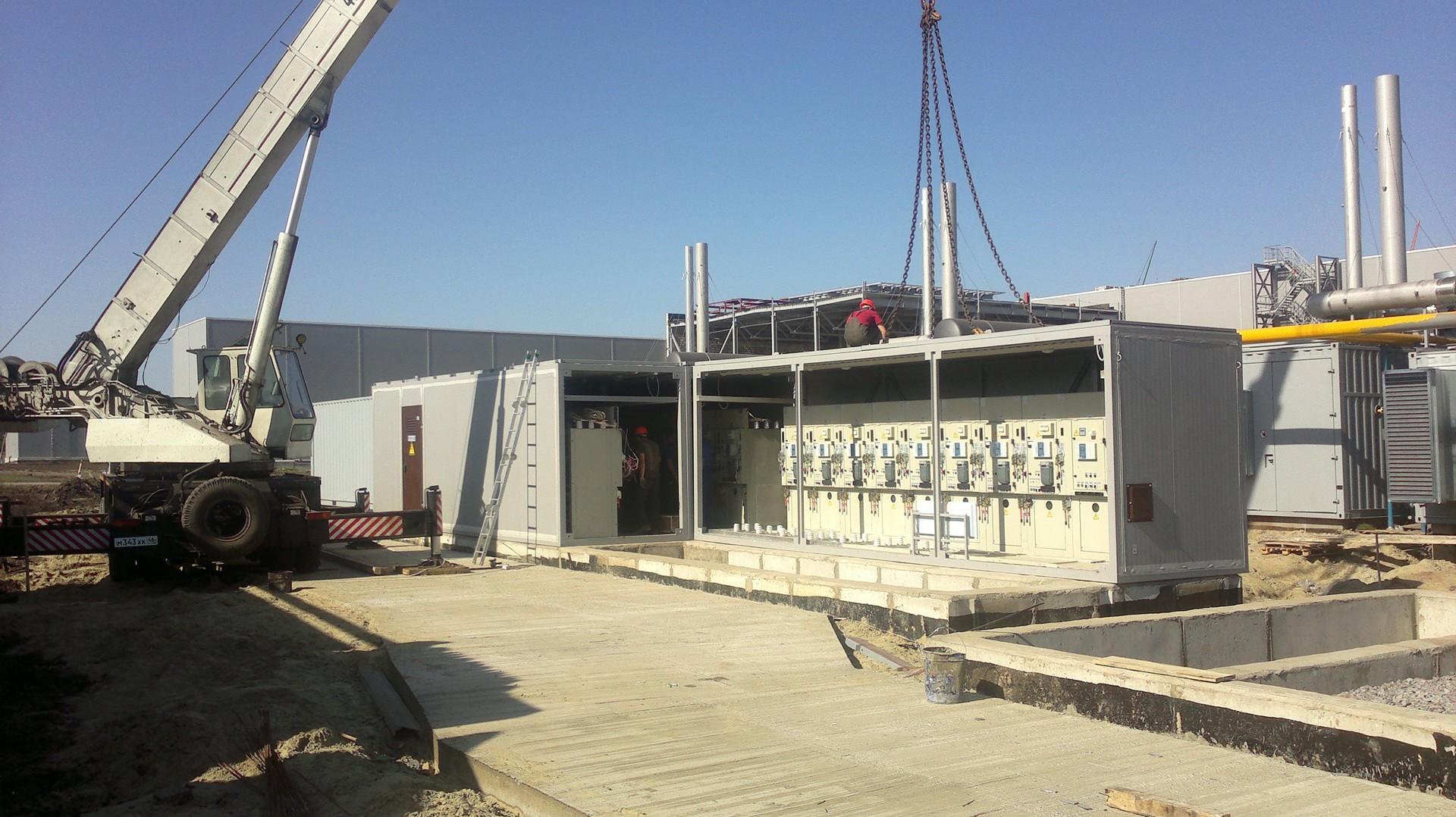

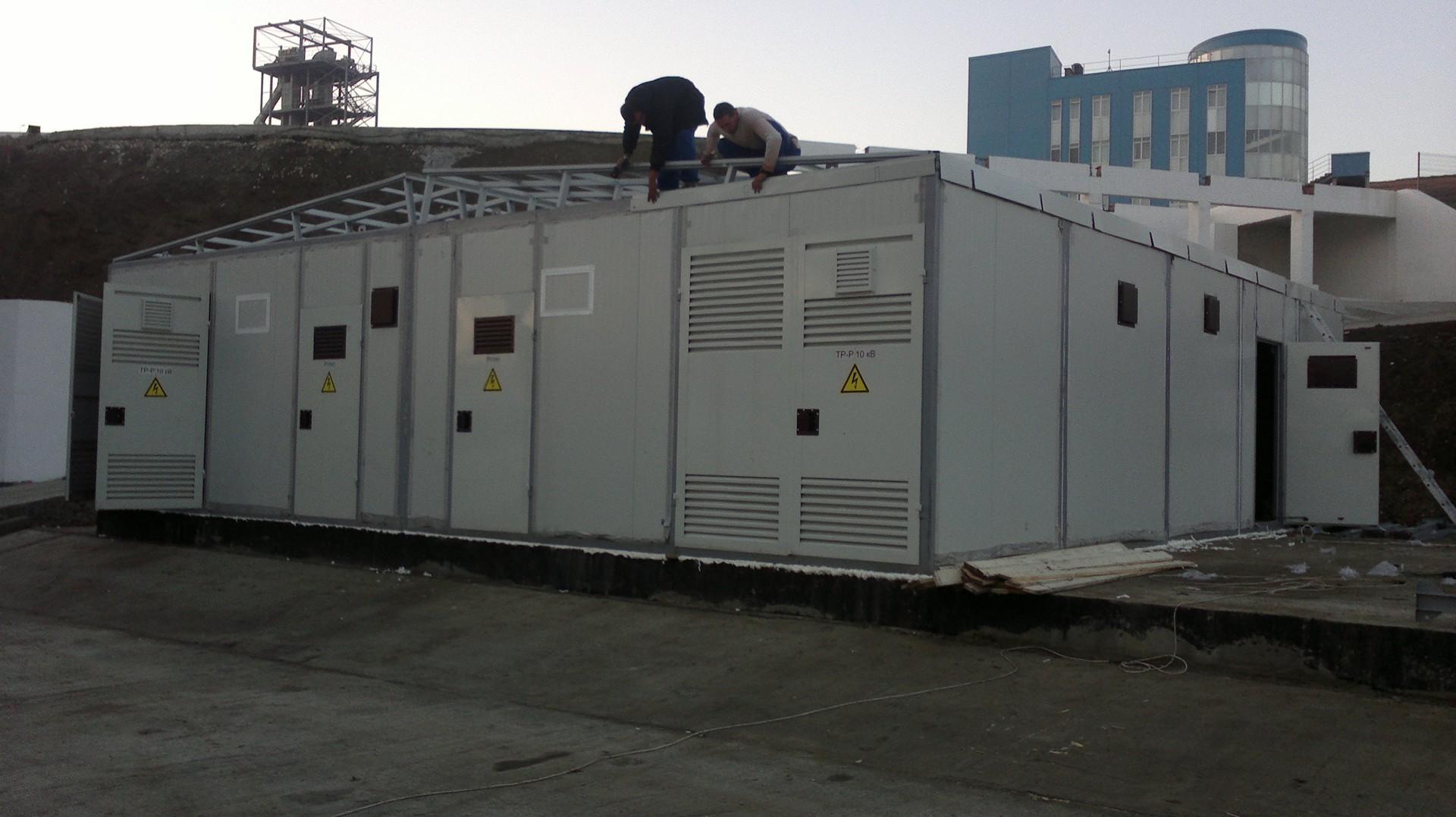

ТРАНСПОРТИРОВКА И МОНТАЖ

Блоки РУВН и РУНН поставляются в полной заводской готовности, трансформаторный блок - без трансформаторов. Трансформаторы поставляются отдельно.

Транспортировка КТПБ не требует использования спецтехники, разрешения для перевозки и сопровождения негабаритного груза. Общие высота и ширина транспортного средства с грузом не превышают допустимых норм. Перевозка может осуществляться автомобильным и ж/д транспортом.

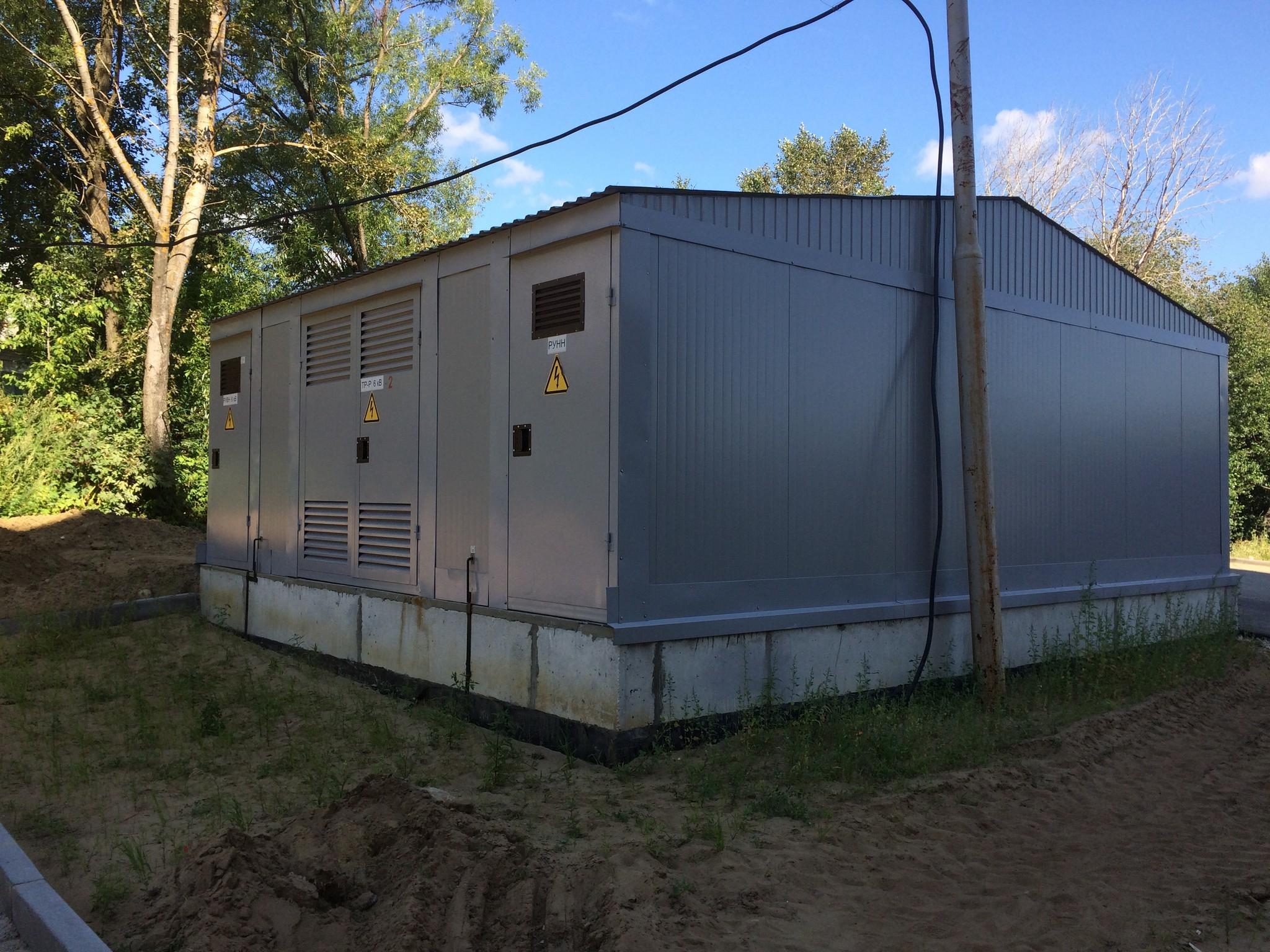

На месте монтажа подстанция устанавливается на кирпичный или бетонный фундамент с гидроизоляцией, изготовленный с учетом габаритных размеров КТПБ (в поставку не входит). В фундаменте должны быть предусмотрены проемы для прокладки кабеля.

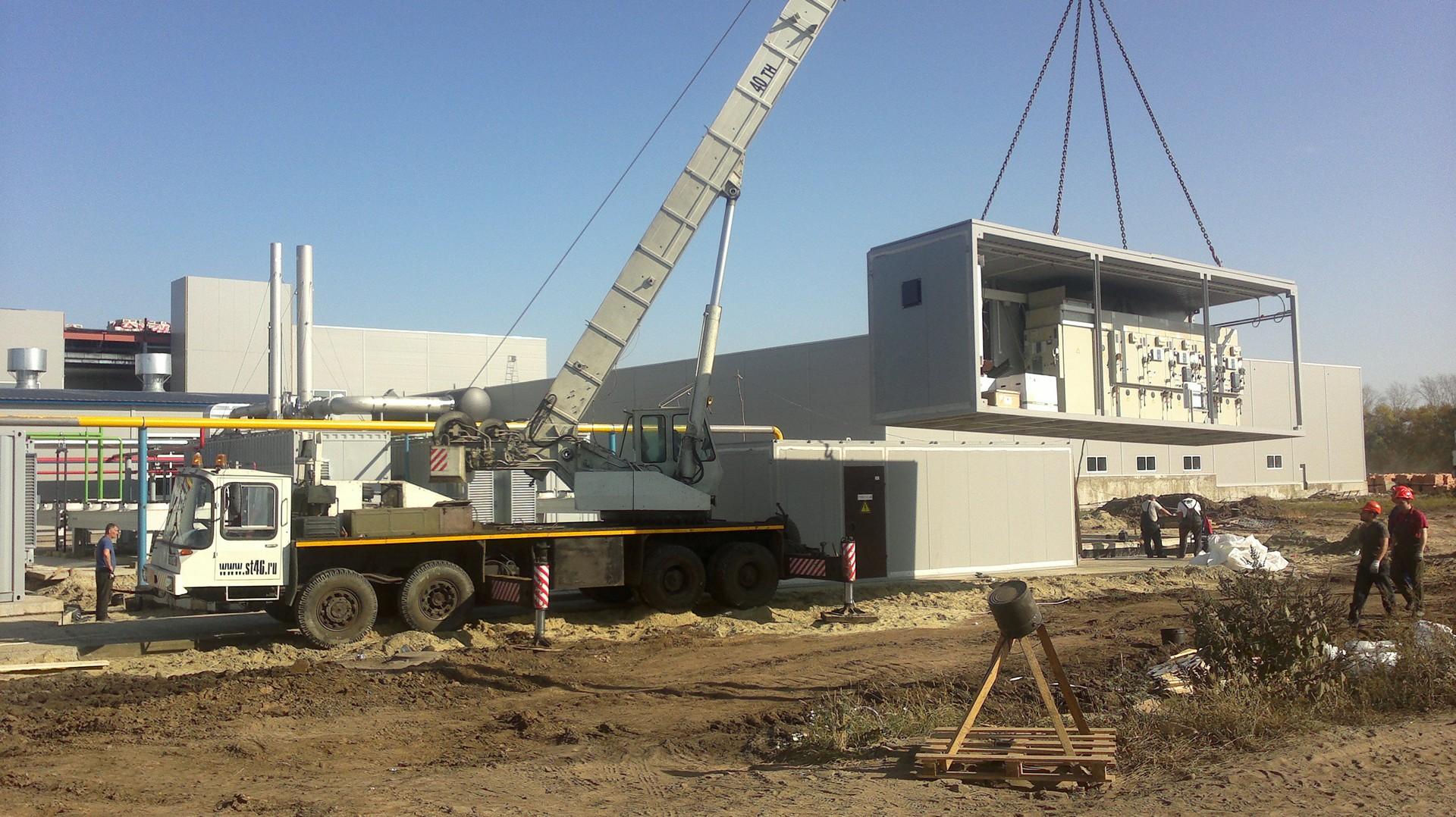

При монтаже должен использоваться автокран грузоподъёмностью от 16 тонн.

Соединение блоков между собой болтовое. Подключение силовых трансформаторов со стороны ВН осуществляется кабелем из сшитого полиэтилена, со стороны НН жесткой ошиновкой из меди или алюминия.

В КТПБ имеется внутренний контур заземления, выполненный из стальной полосы 4х40мм. Через технологические отверстия в стенах блоков подстанции он присоединяется к внешнему контуру заземления КТПБ при помощи сварки.

Сборка КТПБ и наладка электрооборудования должны осуществляться силами специализированной монтажной организации .
