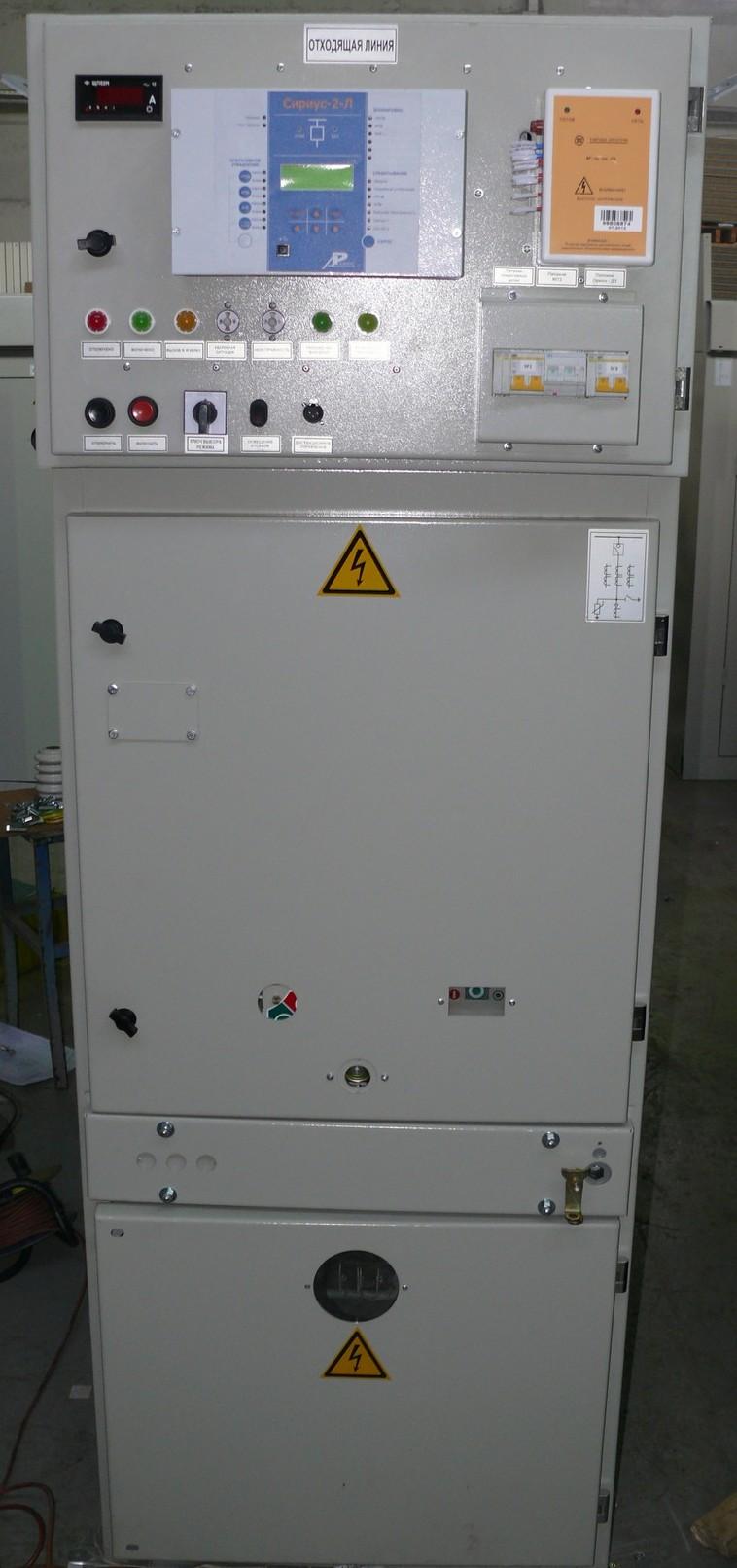

КАМЕРЫ СБОРНЫЕ ОДНОСТОРОННЕГО ОБСЛУЖИВАНИЯ КСО-211

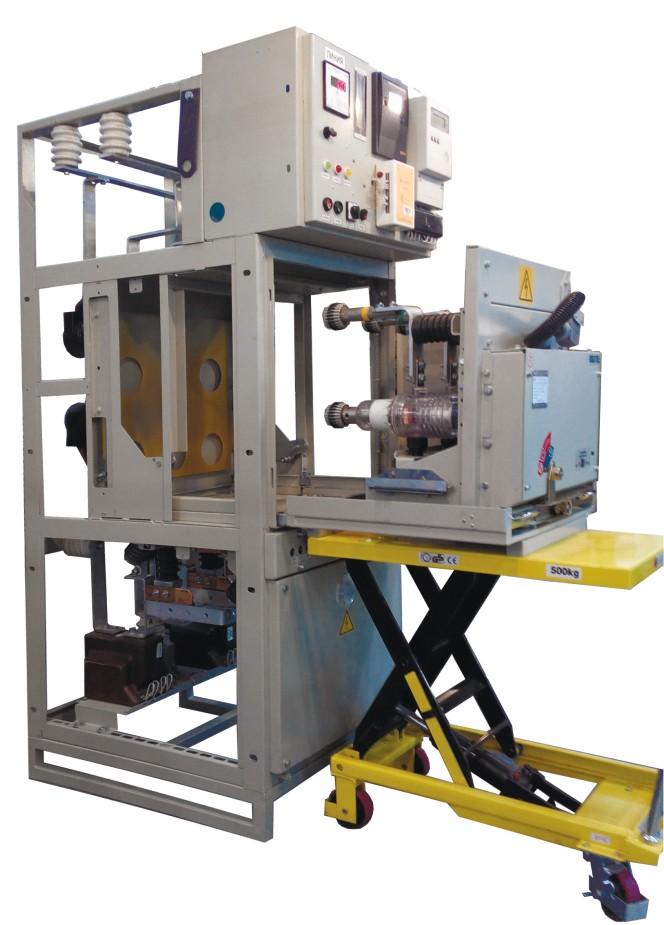

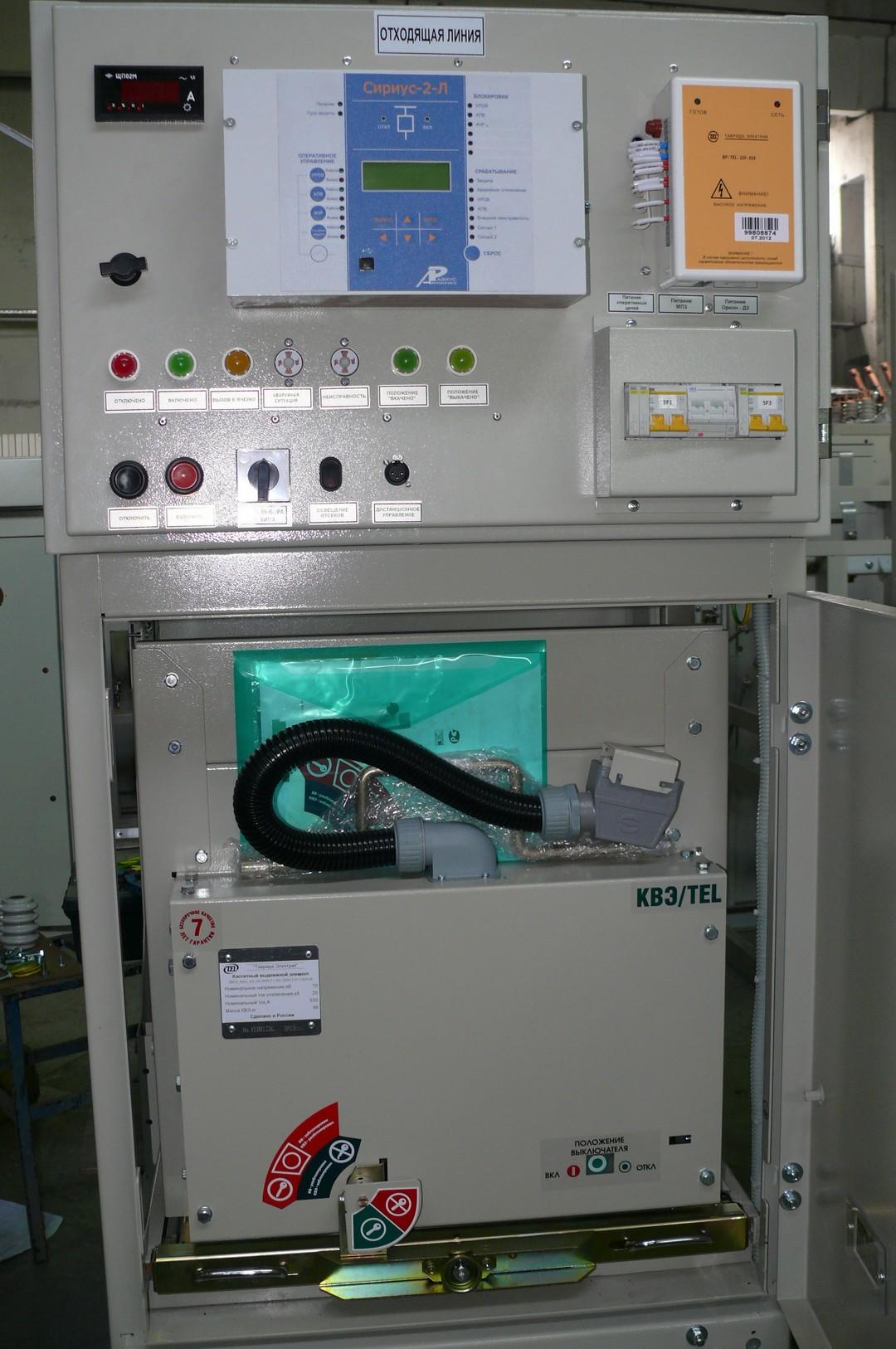

Камеры сборные одностороннего обслуживания КСО-211 с вакуумным выключателем на выкатной тележке предназначены для приема и распределения электрической энергии трехфазного переменного тока частотой 50 Гц, с номинальным напряжением 6- 10 кВ.

КСО-211 применяются в распределительных устройствах. КСО-211 является малогабаритной ячейкой внутренней установки полностью совместимой с другими видами КСО, выпускаемыми ООО «ЭКТА» (КСО-204м, КСО-393, КСО-393М).

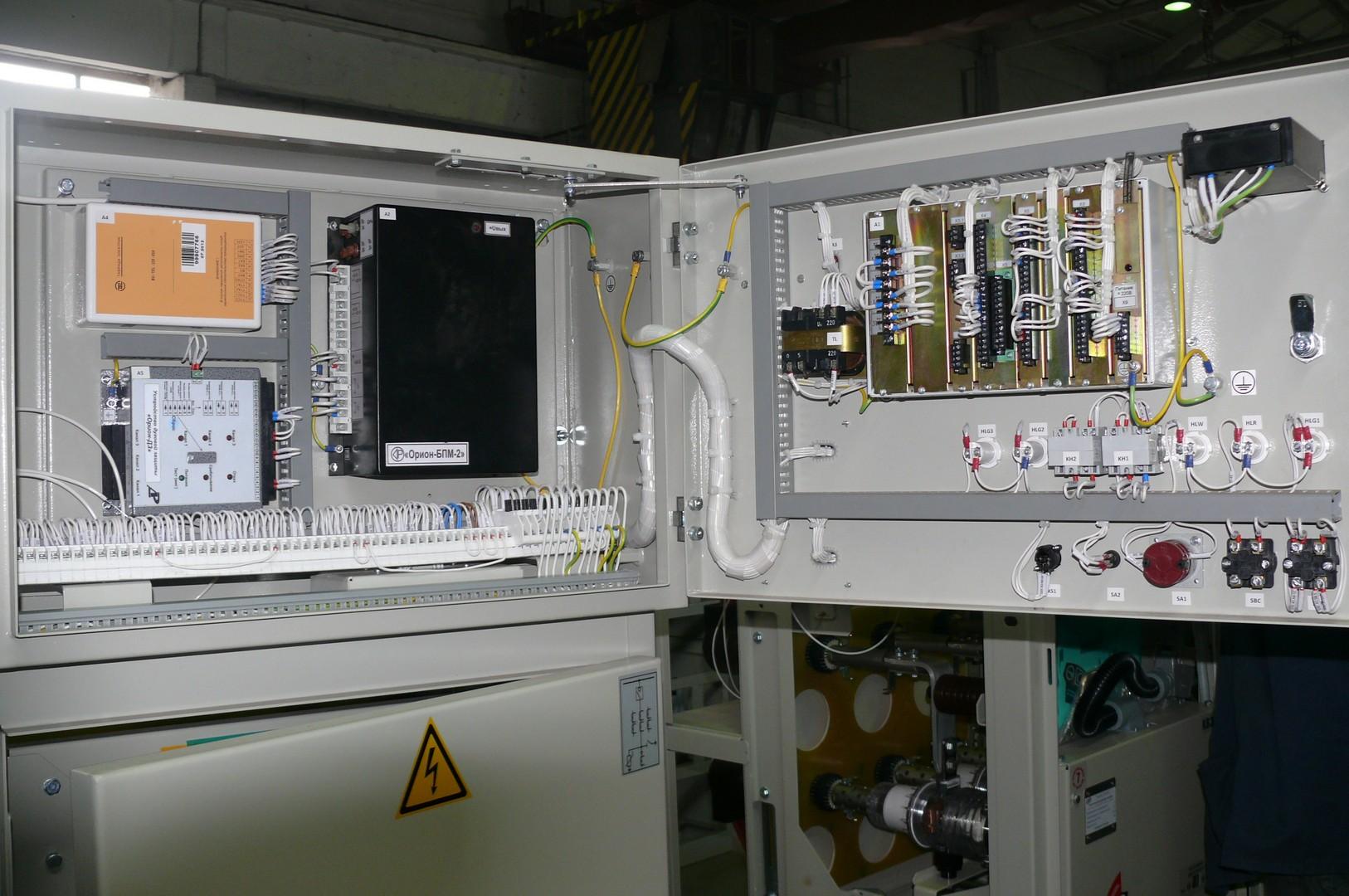

Основным элементом камеры является силовой вакуумный выключатель в паре со всевозможными типами микро- процессорных защит установленных по выбору заказчика (MICOM, SEPAM, SIPROTEC, Сириус-2, Орион, УЗА, ТОР, Spac, REF и др) . В

камере реализованы все необходимые блокировки для безопасной работы обслуживающего персонала

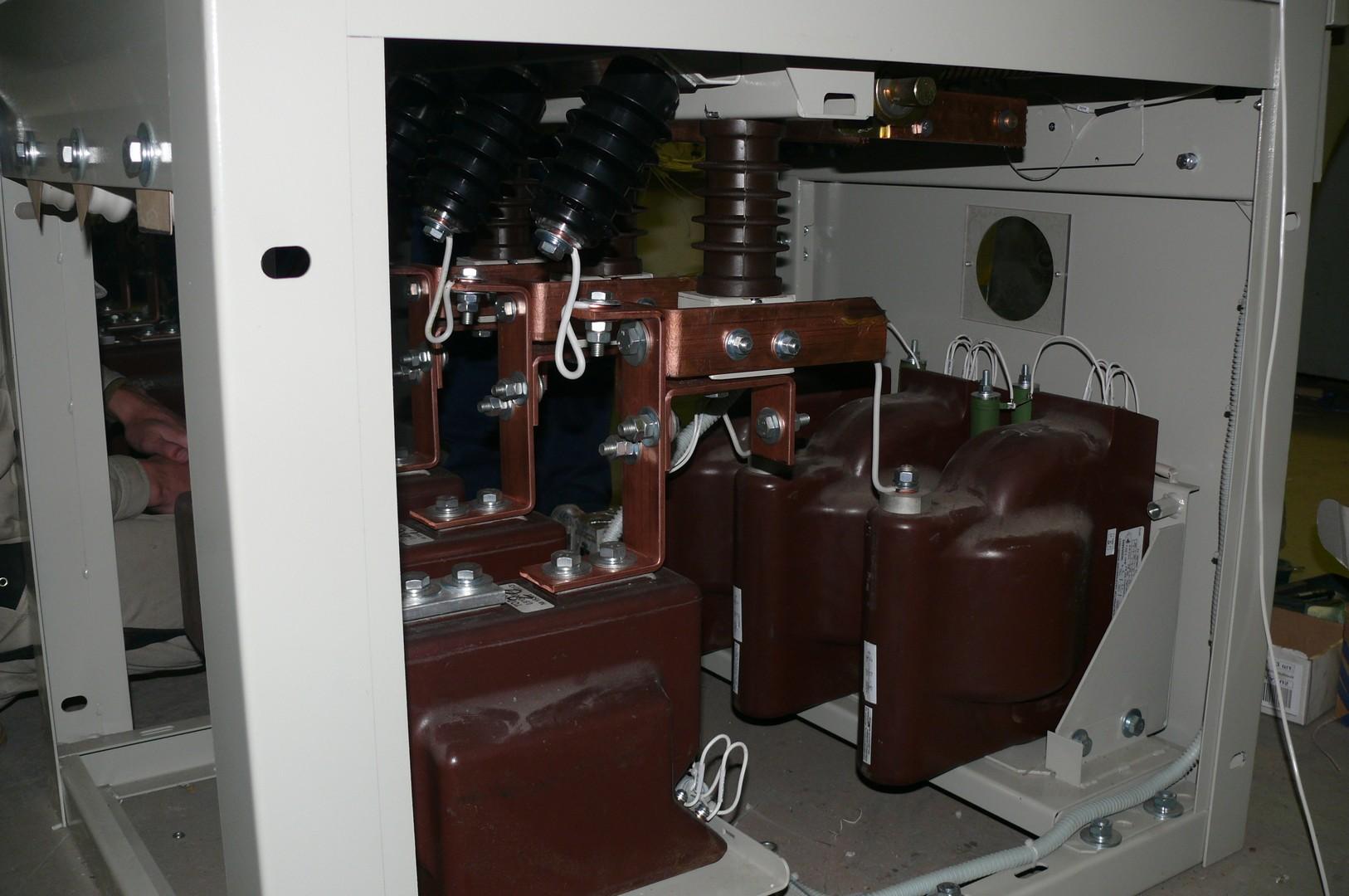

С целью обеспечения безопасности камера разделена на четыре отсека:

  • Отсек сборных шин (ОСШ)

имеет горизонтальное расположение шин и расположен в верхней части камеры. По требованию заказчика может быть закрыт и снабжен взрывным клапаном.

  • Отсек высоковольтного выключателя (ОВВ)

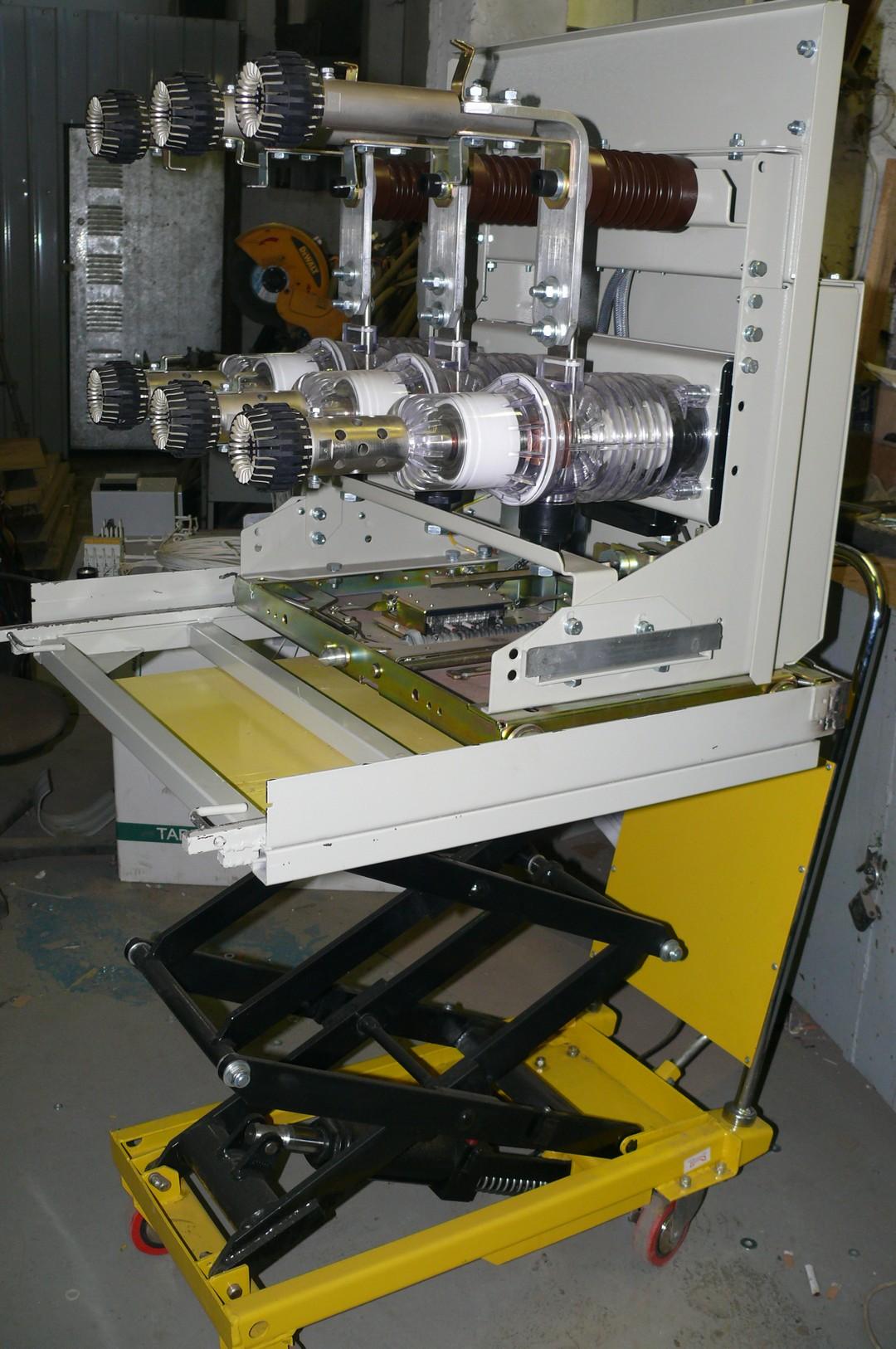

расположен в средней части камеры и закрывается с лицевой стороны дверью на петлях. Основным элементом отсека является вакуумный выключатель. Выключатель на тележке передвигается по направляющим, установленным на основании отсека.

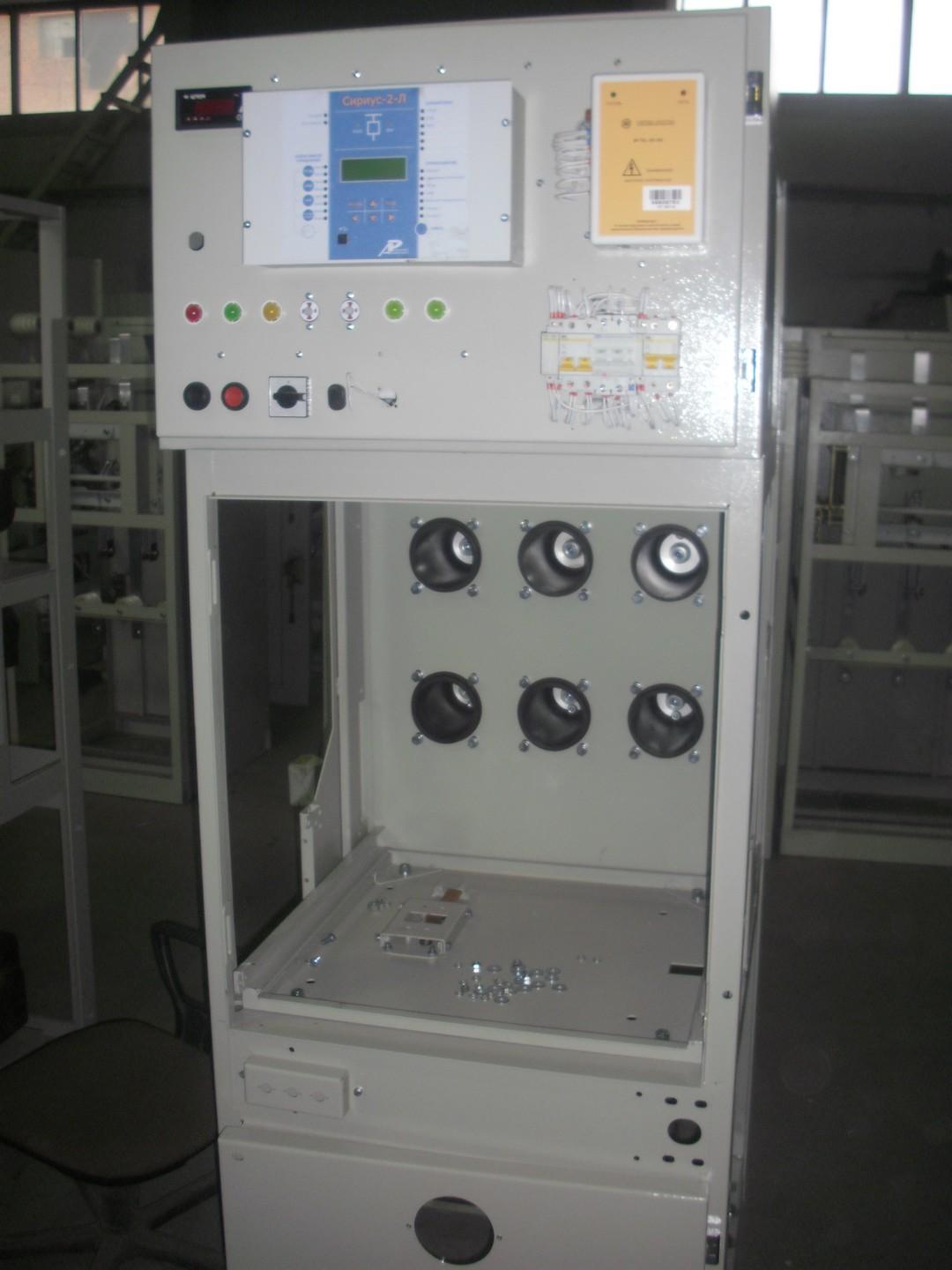

Шторочный узел отсека снабжен блокировочным механизмом с возможностью закрытия на замок персоналом, и отделяет ВВ от неподвижных контактов, обеспечивая безопасную эксплуатацию камеры.

ОСНОВНЫЕ ПАРАМЕТРЫ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра

Значение параметра

Номинальное напряжение, кВ

6,10

Наибольшее рабочее напряжение, кВ

7,2;12

Номинальный ток сборных шины, А

630; 1000; 1600;

Номинальный ток главной цепи отходящей линии, А

630; 1000; 1600

Номинальный ток отключения, кА

20; 31,5

Номинальный  ток термической стойкости (время протекания 3 сек), кА

20; 31,5

Ток электродинамической стойкости, кА

41; 51

Номинальное напряжение вспомогательных цепей, В

Постоянного тока

110; 220

Переменного тока

110; 220

Освещения

12; 36

Условия обслуживания

односторонее

Внешние оболочки со стороны фасада, между отсеками и боковые стороны РУ

IP 20

Габаритные размеры КРУ, мм (ширина х глубина х высота)

750х1040х2100

Климатическое исполнение и категория размещения по ГОСТ 15150

У3

Компановка и габаритные размеры



Схемы главных цепей КСО-211

04_Опросный лист на КСО-211

Скачать EXCEL

Буклет КСО-211

Скачать в PDF

Сертификат КСО-211

Скачать в JPG

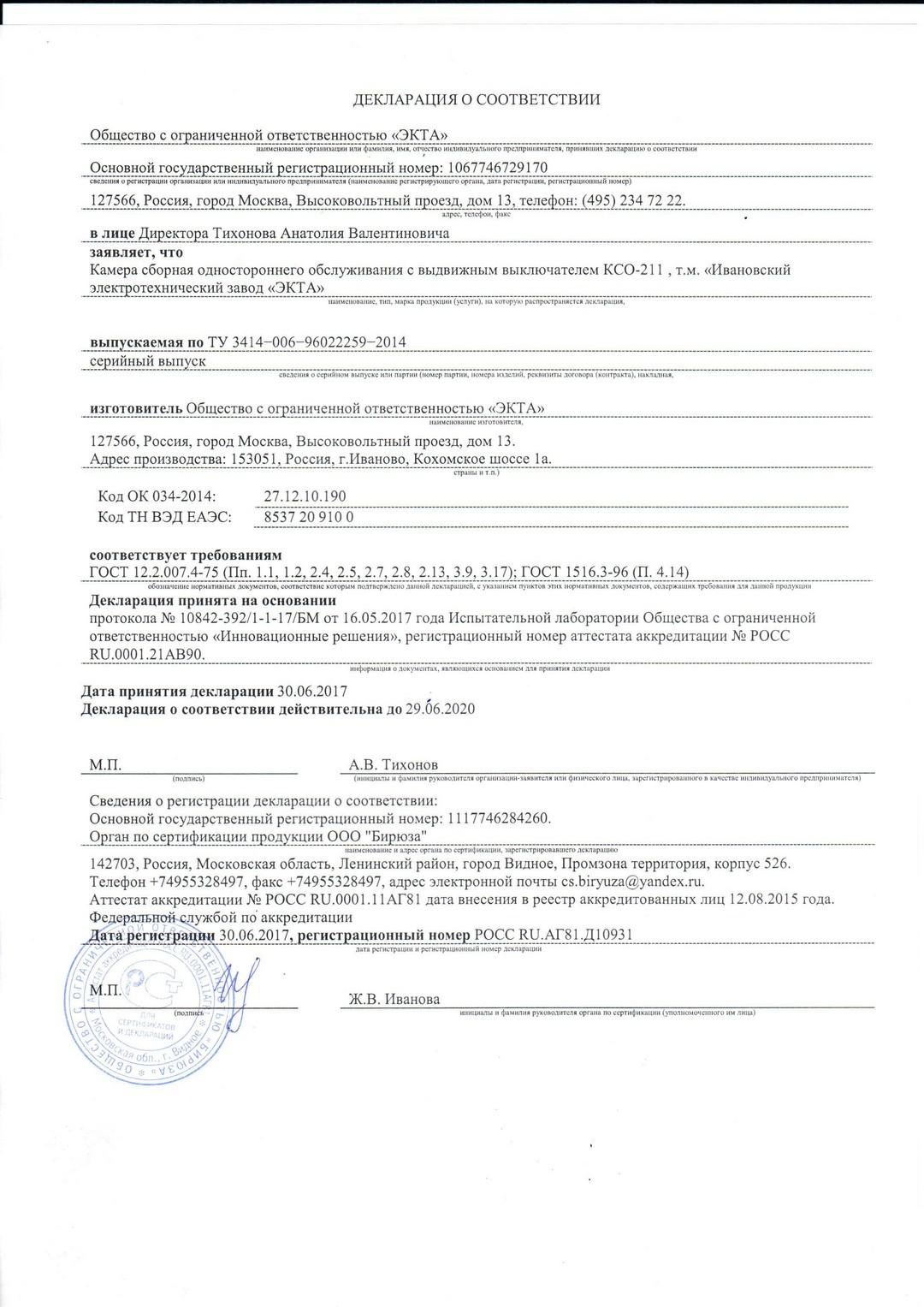

Декларация КСО-211

Скачать в JPG

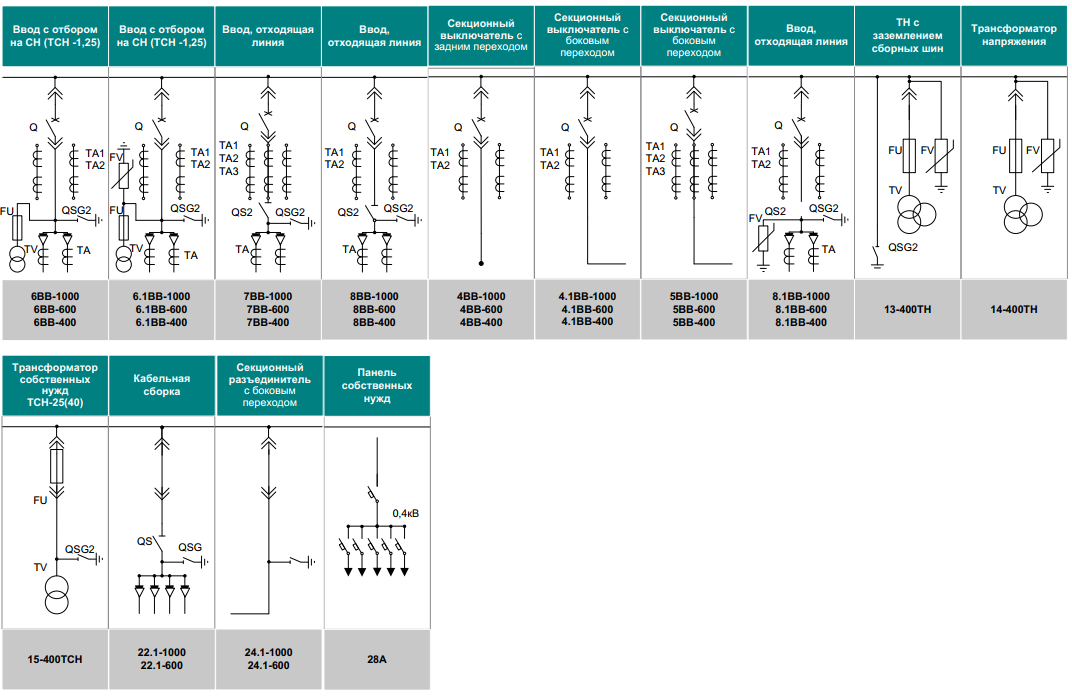

Сетка схем КСО-211

Скачать в PDF
