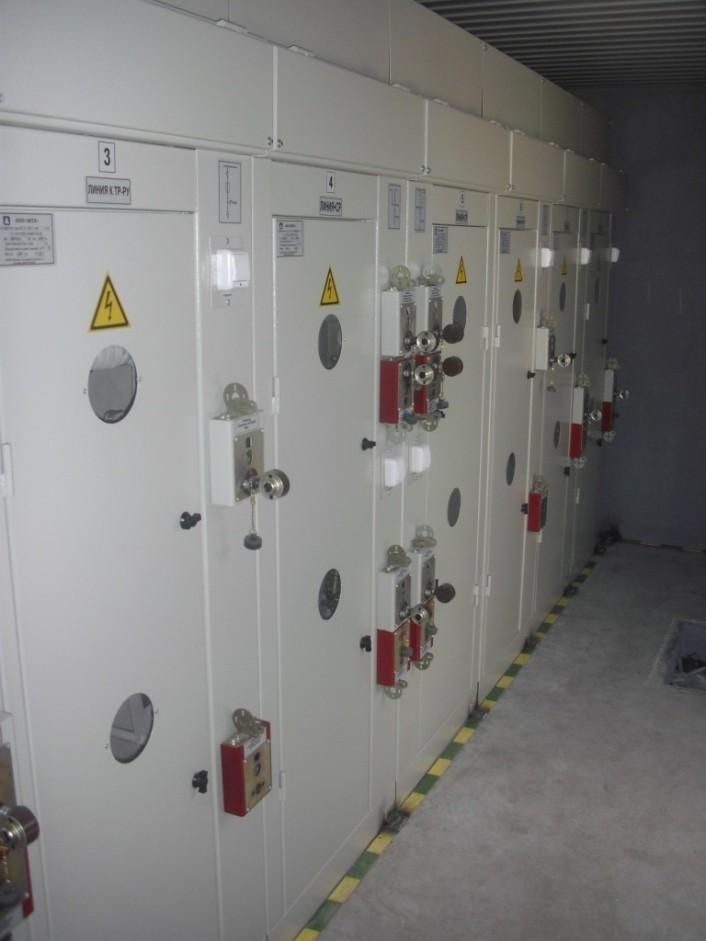

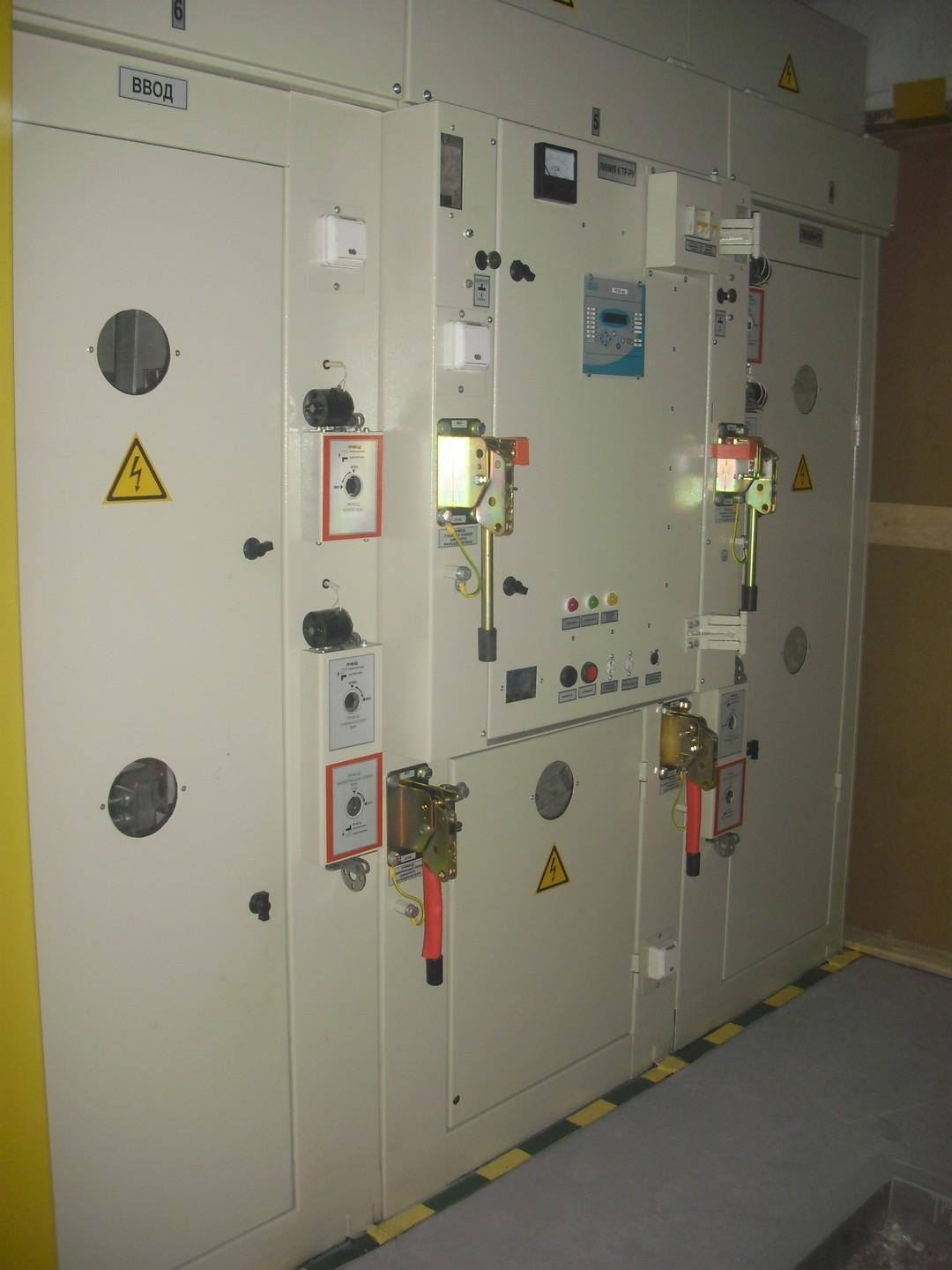

Фото объектов

КАМЕРЫ СБОРНЫЕ ОДНОСТОРОННЕГО ОБСЛУЖИВАНИЯ КСО-393М



КСО393М – разработка ООО «ЭКТА», камера РУВН 10(6) с использованием ВНА и РВЗ на токи до 630А уменьшенного габарита по фасаду:

  •  для линий, вводов 650мм,
  •  для СР, СР+Линия - 700мм.

Стыкуются с КСО393, КСО204М.

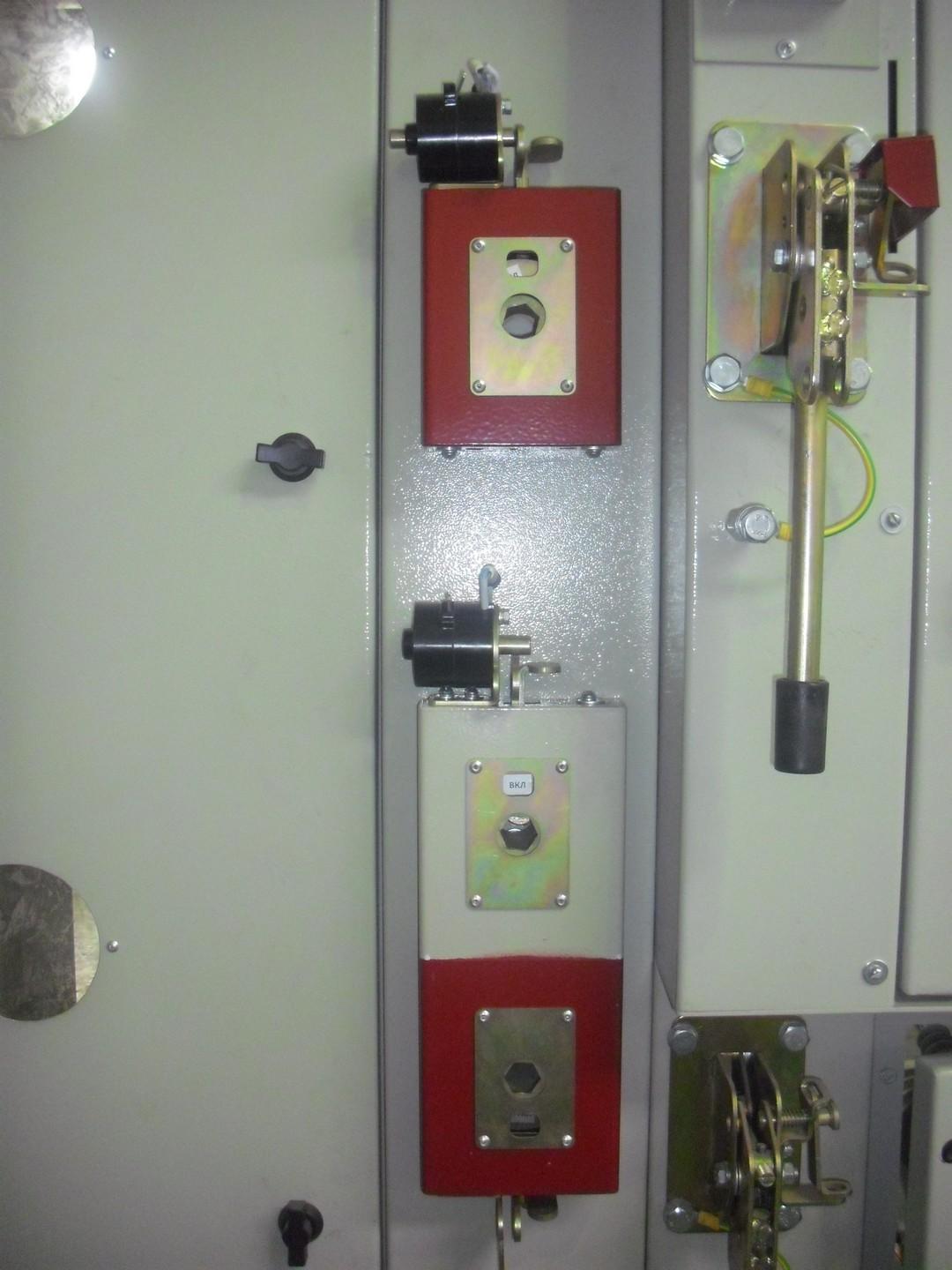

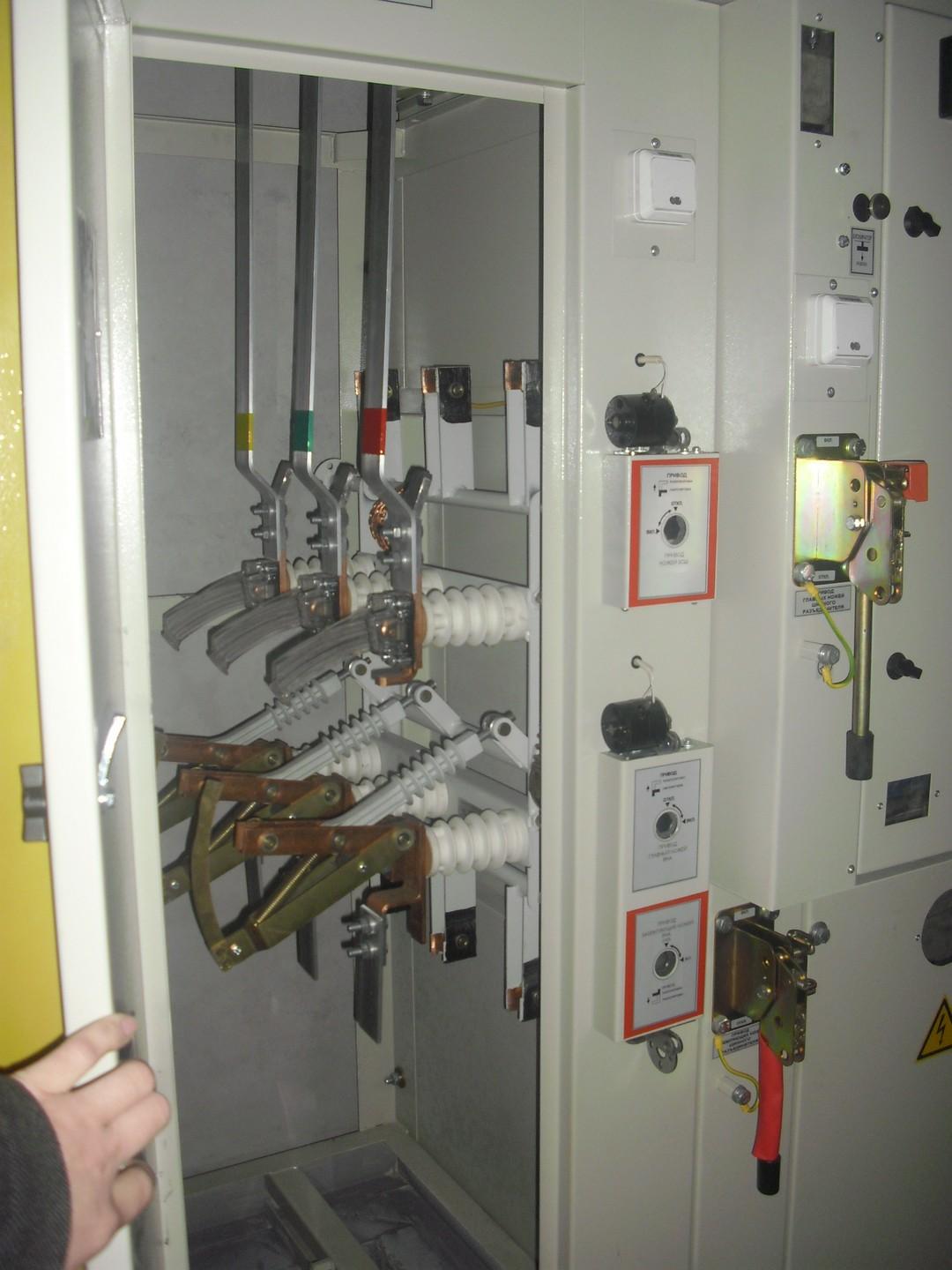

Данные ячейки имеют привод, позволяющий устанавливать выключатель нагрузки на боковую стенку ячейки, что позволило уменьшить фасадный размер до 650 мм и устанавливать два коммутационных аппарата. Это позволило создать совмещенную ячейку: секционный разъединитель и отходящая линия. Внутри разработанного привода установлены концевые выключатели, позволяющие управлять блок- замками, исключающими возможность неправильных действий оперативного персонала.



ОСНОВНЫЕ ПАРАМЕТРЫ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Наименование параметра

Значение параметра

Номинальное напряжение, кВ

6;10

Наибольшее рабочее напряжение, кВ

7,2;12

Номинальный ток сборных шины, А

630; 1000;

Номинальный ток главных цепей, А

630; 1000

Номинальный ток отключения камер с выключателем нагрузки, А

630

Номинальный  ток термической стойкости (время протекания 3 сек), кА

20

Ток электродинамической стойкости, кА

51

Номинальное напряжение вспомогательных цепей, В Номинальное напряжение цепей учета, В Номинальное напряжение ТСН, В

Номинальное напряжение освещения камер, В

220

100

380

12,36

Условия обслуживания

односторонее

Габаритные размеры КСО-, мм (ширина х глубина х высота)

650(700) х 800 х 1900

Климатическое исполнение и категория размещения по ГОСТ 15150

У3

Компановка и габаритные размеры



Схемы главных цепей КСО-393, КСО-393М

03_Опросный лист на КСО-393 изм 9.11.09

Скачать EXCEL

Буклет КСО-393М

Скачать в PDF

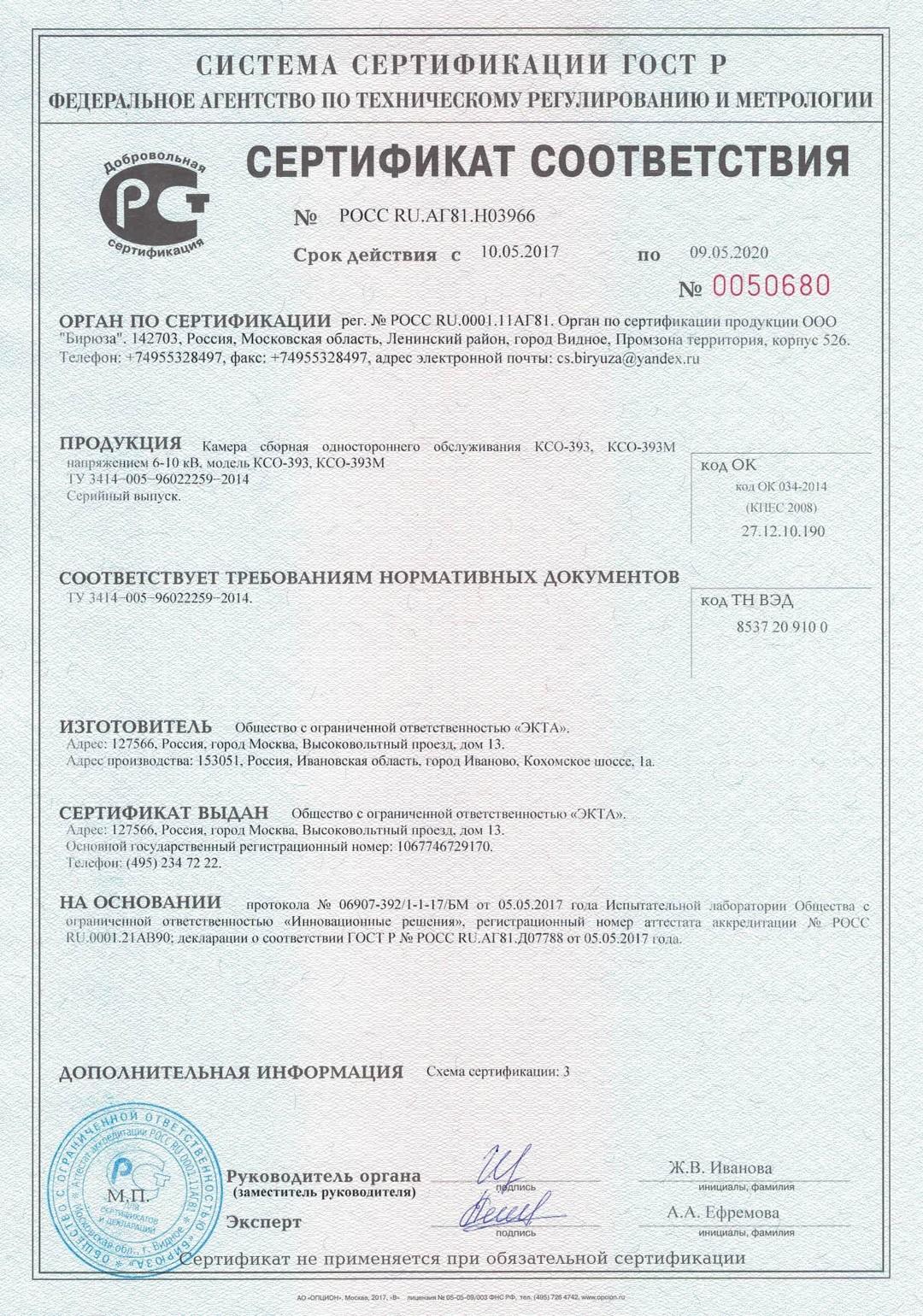

Сертификат КСО-393, 393М

Скачать в JPG

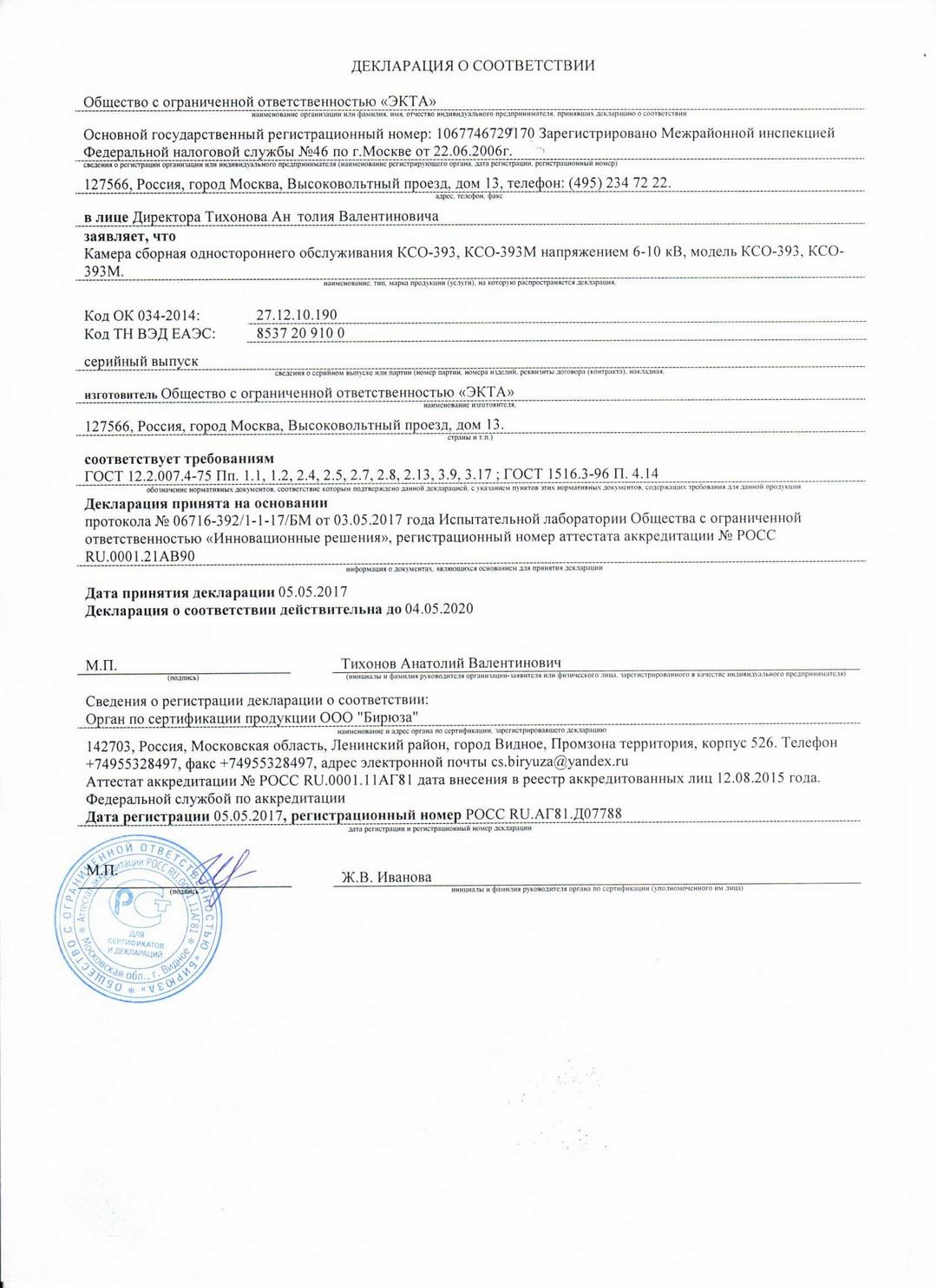

Декларация КСО-393, 393М

Скачать в JPG

Сетка схем КСО-393

Скачать в PDF
